一、导语：电极材料不是”导电就行”
在测谎仪的采购验收中，采购者往往把注意力放在分辨率、采样率、量程这些数字上，却忽视了一个更基础的问题：电极是什么材料做的？
GA/T 2003-2023 明确规定皮电电极应使用氯化银（Ag/AgCl），但实务中，有的厂商使用纯银片、不锈钢片甚至铜片替代的情况并不罕见。
结果是：同一台设备，同样的分辨率，Ag/AgCl 电极基线稳如直线，不锈钢电极基线像心电图一样跳动；Ag/AgCl 电极 1 分钟达到稳定状态，不锈钢电极 3 小时后还在漂移。
这不是设备精度问题，是电极材料导致的信号质量问题。 电极材料决定了电极-皮肤界面的电化学特性，直接决定了基线稳定性、噪声水平和运动伪迹大小。
本文从电化学原理出发，解释为什么 Ag/AgCl 是司法级测谎的唯一选择，以及纯银和不锈钢为什么不可接受。

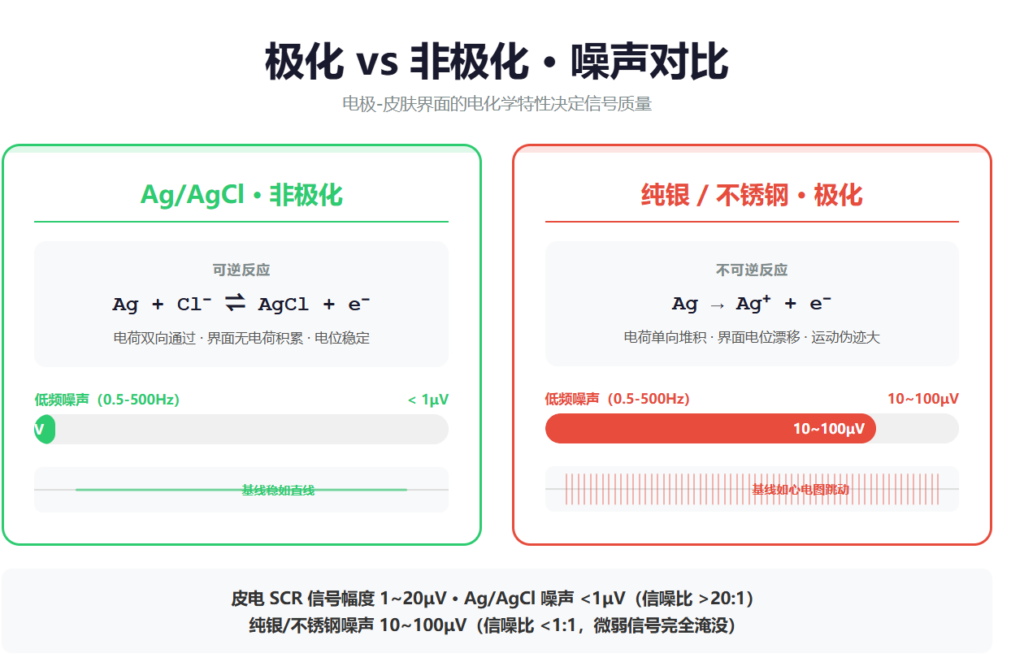

二、核心概念：极化电极 vs 非极化电极
2.1 什么是极化
当电流通过电极-电解质界面时，如果电极材料不能与电解质发生可逆的氧化还原反应，电荷会在界面堆积，形成”极化电位”。这种电位会随时间漂移、随运动跳变，成为皮电信号中的噪声源。
极化电极（如纯银、不锈钢）：
电流单向通过时，电荷在界面堆积
运动扰动电荷分布，产生运动伪迹
低频信号下基线漂移严重，噪声大
非极化电极（如 Ag/AgCl）：
电极表面有 AgCl 层，与含 Cl⁻ 的导电膏发生可逆反应：Ag + Cl⁻ ⇌ AgCl + e⁻
电荷可以双向通过，界面无电荷积累
电位稳定，运动伪迹小，适合低频信号采集

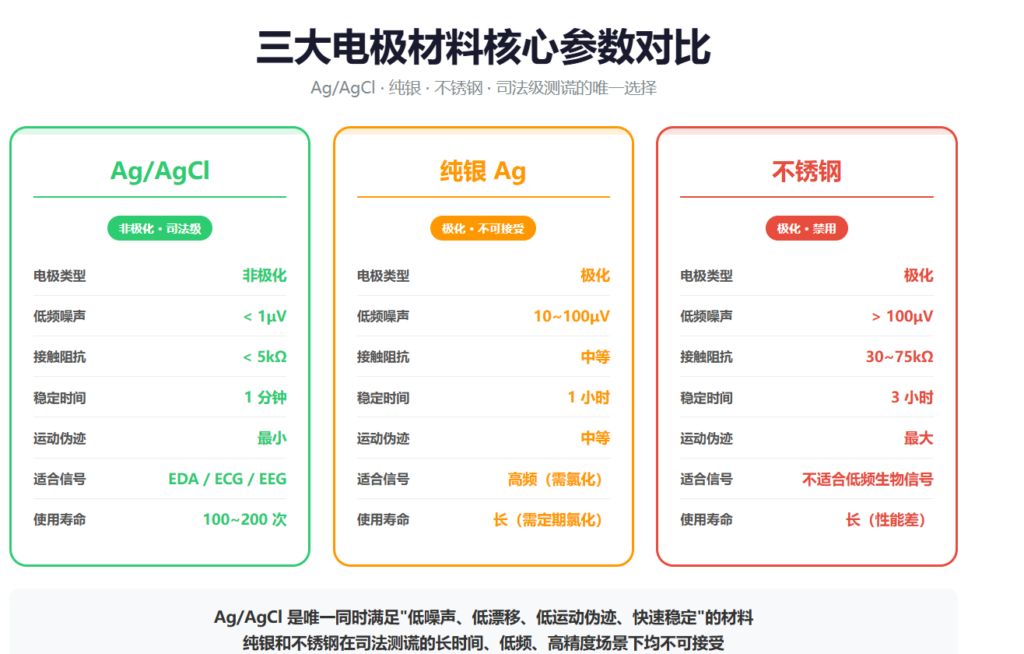

2.2 关键参数对比
| Ag/AgCl（氯化银） | 纯银（Ag） | 不锈钢（钢） | |
| 电极类型 | 非极化 | 极化（需氯化后才可用） | 极化 |
| 半电池电位 | 低且稳定（~+0.222V） | 较高，不稳定 | 高，极不稳定 |
| 极化电位漂移 | 极小 | 大 | 极大 |
| 低频噪声（0.5-500Hz） | <1μV | 10-100μV | >100μV |
| 运动伪迹 | 最小 | 中等 | 最大 |
| 达到低噪声状态时间 | 1 分钟 | 1 小时 | 3 小时 |
| 电极-皮肤阻抗（100Hz） | 低（<5kΩ） | 中等 | 高（30-75kΩ） |
| 适合信号类型 | EDA、ECG、EEG（低频） | 高频信号（需氯化后） | 不适合低频生物信号 |
| 价格 | 中等 | 低（但需处理） | 最低 |
| 使用寿命 | 可重复使用（需重新氯化） | 长（但需定期氯化） | 长（但性能差） |
核心结论：Ag/AgCl 是唯一能同时满足”低噪声、低漂移、低运动伪迹、快速稳定”四种要求的电极材料。纯银和不锈钢在司法级测谎的长时间、低频、高精度采集场景下，均不可接受。
三、Ag/AgCl 为什么适合皮电采集
3.1 可逆反应 = 电位稳定
Ag/AgCl 电极的核心优势在于表面的 AgCl 层与导电膏中的 Cl⁻ 离子发生可逆反应：
Ag+Cl−⇌AgCl+e−
这个反应的特点是：
双向可逆：电流可以正向或反向通过，界面不会积累电荷
电位稳定：半电池电位仅取决于 Cl⁻ 浓度，与电流方向无关
快速响应：反应速率快，能即时跟随皮电信号的缓慢变化（0.1-10Hz）
对于皮电信号（频率 <5Hz，幅度 0.1-10μS），Ag/AgCl 的非极化特性确保了：
基线漂移 <0.5μS/小时
运动伪迹幅度 <0.1μS（轻微体位调整）
1 分钟内达到稳定状态，无需长时间等待
3.2 低噪声 = 微弱信号可识别
皮电 SCR 的幅度通常在 0.1-2.0μS 之间，对应电压信号约 1-20μV（取决于恒压源设计）。
Ag/AgCl 电极在 0.5-500Hz 带宽内的噪声 <1μV，意味着：
1μV 的 SCR 信号可以被清晰识别（信噪比 >1:1）
0.1μS 的微弱反应不会被电极噪声淹没
相比之下：
纯银电极噪声 10-100μV，0.1μS 的微弱反应完全淹没在噪声中
不锈钢电极噪声 >100μV，连 0.5μS 的中等反应都可能被噪声掩盖
3.3 低阻抗 = 接触稳定性
Ag/AgCl 电极与皮肤（通过导电膏）的接触阻抗通常 <5kΩ（100Hz），这意味着：
接触电阻变化对信号的影响小
导电膏轻微干涸后，阻抗上升幅度有限（10-20%）
被测人轻微出汗或皮肤干燥，信号不会跳变
不锈钢电极的接触阻抗高达 30-75kΩ（100Hz），意味着：
接触电阻的微小变化（如出汗、体位调整）会导致信号大幅跳变
导电膏干涸后，阻抗可能翻倍，信号失真严重
需要频繁重新涂抹导电膏，中断测试流程
四、纯银为什么不可接受
4.1 纯银是极化电极
纯银表面没有 AgCl 层，与导电膏接触时发生不可逆的氧化反应：
电流通过时，Ag 被氧化为 Ag⁺，电荷在界面堆积
极化电位随电流方向、电流密度、接触时间变化
基线电位漂移可达数 mV，对应皮电信号数十 μS 的虚假变化
4.2 “氯化处理”的陷阱
有些厂商声称”我们的纯银电极经过氯化处理，性能等同于 Ag/AgCl”。这种说法存在两个问题：
问题一：氯化层不稳定
电化学氯化形成的 AgCl 层薄且不均匀，容易在摩擦、汗液侵蚀下脱落
使用 1-2 小时后，氯化层消耗殆尽，电极退化为纯银状态
基线漂移从”稳定”突然变为”剧烈漂移”，操作员难以预判
问题二：氯化电位不一致
不同批次、不同氯化工艺形成的半电池电位差异可达 ±50mV
双电极配置时，两电极电位差导致基线偏移，需要软件补偿
补偿算法引入额外误差，降低信号真实性

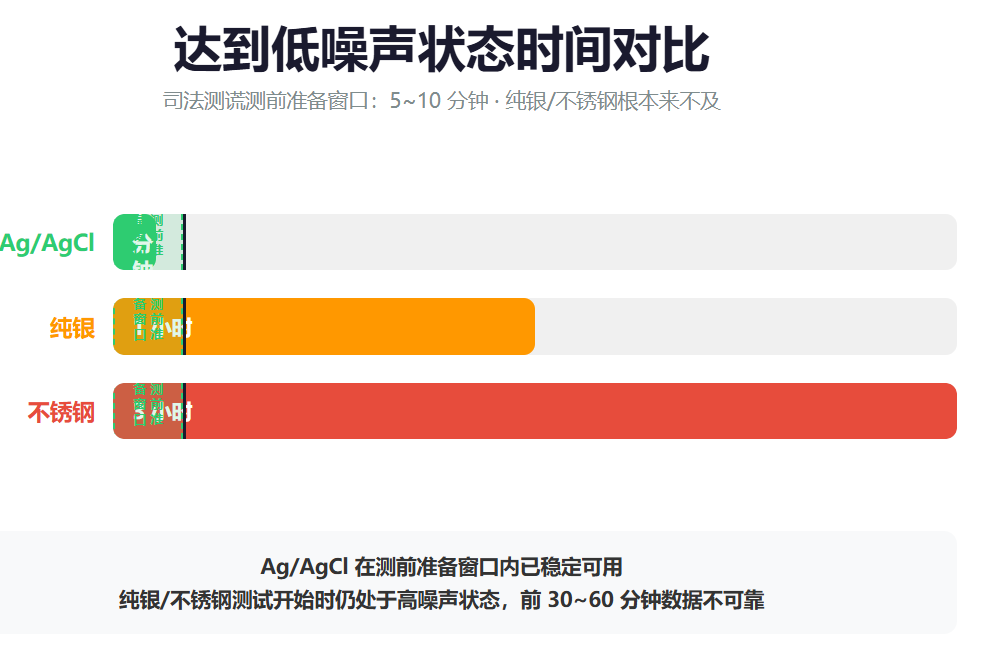

4.3 达到稳定状态的时间过长
实验数据表明：没有预凝胶时，纯银电极需要 1 小时 才能达到低噪声状态（<5μV）。而司法测谎的测前准备时间通常只有 5-10 分钟，纯银电极在测试开始时仍处于高噪声状态，前 30 分钟的数据质量不可靠。
五、不锈钢为什么不可接受
5.1 极化 + 高阻抗 = 双重噪声
不锈钢是典型的极化电极，且具有更高的接触阻抗：
极化导致基线漂移和低频噪声
高阻抗导致接触稳定性差，微小变化引起信号跳变
两者叠加，噪声水平可达 100μV 以上，远超皮电信号幅度
5.2 运动伪迹最大
不锈钢电极在接触电解质时，界面形成双电荷层。当电极与皮肤发生相对运动（如被测人紧张时手指微动），电荷分布被扰动，产生瞬态电位变化。
这种运动伪迹的幅度可达 0.5-2.0μS，与真实的 SCR 信号处于同一量级，无法通过软件滤波区分。
5.3 达到稳定状态的时间极长
实验数据表明：没有预凝胶时，不锈钢电极需要 3 小时 才能达到低噪声状态。这在司法测谎中完全不可接受——测试已经结束了，电极还没稳定。
5.4 为什么有些设备用不锈钢
不锈钢电极的唯一优势是成本低、耐腐蚀、可重复使用。在以下场景中有应用：
健身手环（心率监测，高频信号，对基线漂移不敏感）
急救监护（ECG，高频信号，短时间使用）
科研实验（配合高输入阻抗放大器，接受基线漂移）
但司法测谎的核心需求是低频、微弱、长时间、高精度，不锈钢的所有优势在此场景下均不适用，而其所有劣势（极化、高阻抗、大噪声、长稳定时间）均被放大。
六、GA/T 2003-2023 为什么指定 Ag/AgCl
6.1 标准背后的技术逻辑
GA/T 2003-2023 指定 Ag/AgCl 电极，不是随意的规定，而是基于以下技术推演：
| 司法测谎需求 | Ag/AgCl 满足情况 | 纯银/不锈钢缺陷 |
| 信号频率 <5Hz | 非极化，低频噪声 <1μV | 极化，低频噪声 10-100μV |
| 信号幅度 0.1-10μS | 低噪声，微弱信号可识别 | 噪声淹没微弱信号 |
| 测试时间 1-2 小时 | 1 分钟稳定，4 小时漂移 <2% | 1-3 小时才稳定，中途退化 |
| 被测人可能紧张微动 | 运动伪迹 <0.1μV | 运动伪迹 0.5-2.0μS |
| 接触电阻变化 | 低阻抗 <5kΩ，变化影响小 | 高阻抗 30-75kΩ，变化影响大 |
| 重复使用 | 可重新氯化，寿命 100-200 次 | 不锈钢寿命长但性能差 |
6.2 验收时的电极材料核查
采购验收时，除了检查设备参数，还应核查电极材料：
[ ] 电极是否为 Ag/AgCl 烧结电极（非电镀、非涂层）？
[ ] 电极是否有厂商材料证明和批次检测报告？
[ ] 电极半电池电位是否一致（双电极电位差 <5mV）？
[ ] 电极是否可重新氯化（烧结 Ag/AgCl 可重新氯化，电镀/涂层不可）？
烧结 Ag/AgCl 电极 vs 电镀 Ag/AgCl 电极：
烧结：AgCl 粉末与 Ag 基体高温烧结，AgCl 层厚、均匀、牢固，可重新氯化，寿命 100-200 次
电镀：AgCl 薄层电化学沉积，易脱落、不均匀，不可重新氯化，寿命 10-20 次
司法级测谎应使用烧结 Ag/AgCl 电极。
七、结语：材料是信号质量的物理基础
电极材料不是”导电就行”的次要问题，而是决定信号质量的物理基础。Ag/AgCl 的非极化特性、低噪声、低阻抗、快速稳定，使其成为司法级测谎的唯一选择。纯银和不锈钢在成本或耐用性上可能有优势，但在司法测谎的核心需求面前，这些优势毫无意义，而其缺陷（极化、高噪声、长稳定时间）直接决定了测试结论的可靠性。
如需了解符合 GA/T 2003-2023 标准的 Ag/AgCl 烧结电极配置方案，或获取测谎仪电极材料验收核查清单，请联系北京擎烽启航科技有限公司（qingfengai.cn）。
