导语

人的语言可以伪装，表情可以控制，但生理信号很难说谎。心跳加速、手心出汗、脑电波波动、面部肌肉微颤——这些由自主神经系统驱动的生理信号，构成了人类最诚实的”数据语言”。北京擎烽启航专注多模态生理信号智能采集与分析，通过PPG、EDA、EEG、EMG、RESP等全模态同步技术，为心理测评、压力检测、司法测谎等场景提供高保真数据源头。本文将系统解析生理信号的分类、采集链路、分析方法和产业化应用。

---

一、生理信号的分类：身体在”说”什么？

生理信号本质上是人体器官功能活动的电或物理表现。在心理与神经科学领域，最常用的五类生理信号包括：

1. PPG光电容积脉搏波 通过LED照射皮肤，检测血液容积的周期性变化。从中可提取心率（HR）、血氧（SpO₂）、以及心率变异性（HRV）——后者是评估自主神经平衡与心理压力的金标准指标。

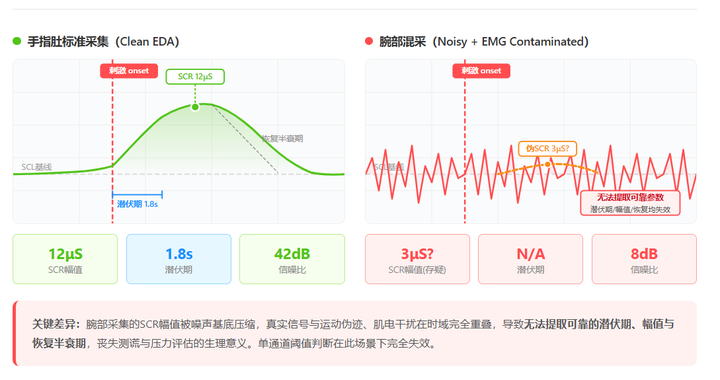

2. EDA皮肤电反应 手掌和足底分布着大量汗腺，由交感神经直接控制。当情绪唤醒或认知负荷增加时，汗腺分泌导致皮肤电导率上升。EDA信号分为SCL（皮肤电水平，基线）和SCR（皮肤电反应，事件相关波峰），是测谎与焦虑评估的核心通道。

3. EEG脑电波 大脑神经元放电产生的微弱电位（μV级），通过前额或头皮电极采集。不同频段的脑电与不同心理状态对应：theta波（4-8Hz）与认知负荷相关，alpha波（8-13Hz）与放松状态相关，beta波（13-30Hz）与注意力集中相关。

4. EMG肌电信号 肌肉收缩时的电位变化。面部EMG可捕捉颧大肌（微笑）和皱眉肌（负面情绪）的微伏级活动，是微表情识别的电生理基础。

5. RESP呼吸信号 通过胸带阻抗或压电传感器监测呼吸频率与深度。应激状态下常见的呼吸模式包括呼吸急促、屏息或叹息。

---

二、从原始信号到可用数据：生理信号的三级处理链

raw 生理信号 无法直接解读，必须经过严格的信号处理链路：

第一级：采集——精度决定天花板

• ADC分辨率：24位Sigma-Delta架构是科研级门槛，确保μV级脑电和μS级皮肤电不被量化噪声淹没
• 采样率：PPG需≥100Hz，HRV频域分析需≥500Hz，EEG需≥250Hz以满足Nyquist要求
• 同步精度：多模态生理信号必须时钟同源，微秒级时间对齐才能支持跨模态事件相关分析

第二级：预处理——去噪是核心战场

• 运动伪迹：六轴加速度计（ACC）自适应滤波，消除手腕/头部动作干扰
• 工频干扰：50/60Hz陷波滤波，消除日光灯与电源噪声
• 基线漂移：高通滤波与平滑处理，分离趋势项与事件相关成分

第三级：特征提取与分析——从波形到指标

• 时域特征：HR均值、HRV-RMSSD、EDA-SCR波幅与潜伏期
• 频域特征：HRV的LF（0.04-0.15Hz）与HF（0.15-0.4Hz）功率比，EEG的频段能量分布
• 非线性特征：近似熵、样本熵、Poincaré散点图，用于捕捉生理信号的复杂动态特征

---

三、生理信号的应用场景：谁在读取你的身体数据？

1. 心理测评与压力筛查 通过HRV-RMSSD下降、EDA-SCL升高、EEG-theta增强的组合模式，量化评估焦虑、抑郁与慢性压力水平。相比纯问卷量表，生理信号提供了不可伪装的客观指标。

2. 司法测谎与忠诚评估 在CQT（对照问题测试）与GKT（犯罪知识测试）范式中，关键问题触发的多模态生理信号共轭响应（HRV下降+EDA波峰+RESP屏息）构成高可信度的证据链。

3. 教育场景专注力监测 课堂或在线学习过程中，EEG-beta波功率与HRV的耦合模式可反映学生的注意力投入度，为个性化教学提供数据支撑。

4. 驾驶员疲劳与情绪监测 通过PPG心率骤降、PERCLOS（眼睑闭合度）与面部EMG的联合分析，实时识别疲劳驾驶与路怒情绪，触发分级预警。

5. 临床与康复监测 Holter级别的连续生理信号记录，用于心律失常筛查、睡眠分期、以及创伤后应激障碍（PTSD）的生理指标追踪。

---

四、技术挑战：生理信号采集的”不可能三角”

在生理信号的工程化过程中，长期存在一个”不可能三角”：高精度、无感化、低成本难以同时满足。

精度与无感化的矛盾 接触式采集（电极、腕带）精度高但带来”反应性偏差”（Reactivity Bias）；非接触rPPG无感化但受光照、运动、帧率限制，HRV频域精度与接触式存在数量级差距。

个体差异的干扰 同样的心理压力，不同个体的HRV基线、EDA反应幅度差异巨大。这要求系统必须具备基线标定与个体自适应建模能力，而非简单套用群体阈值。

多模态同步的复杂性 五维生理信号的采样率、量纲、噪声特性完全不同。PPG是光学信号，EDA是阻抗信号，EEG是微伏级电位——将它们统一到同一时间轴并做融合分析，需要复杂的时钟同步与跨模态对齐算法。

---

五、未来趋势：从单一信号到多模态融合

未来的生理信号分析将不再依赖单一数据源：

多模态融合算法 通过深度学习（如Transformer跨模态注意力机制），将PPG、EDA、EEG、EMG、RESP的时序特征进行联合嵌入，提取单一模态无法捕捉的”隐性状态”。例如，HRV-RMSSD下降+EEG-theta增强+EMG颧大肌抑制，可能对应”表面平静但内心紧张”的伪装状态。

边缘计算与实时反馈 采集设备内置ARM处理器，在端侧完成信号预处理与特征提取，仅上传特征值而非原始波形。这降低了传输带宽，也满足了涉密场景的离线部署需求。

数字孪生与长期基线 通过持续采集建立个体的生理信号数字孪生模型，实现异常状态的个性化预警，而非依赖群体统计阈值。

---

结语

生理信号是人体最诚实的语言，但读懂这门语言需要精密的采集设备、严谨的算法和跨模态的融合思维。从单通道到五维同步，从实验室到审讯室、教室、驾驶舱，生理信号的产业化正在重新定义心理测评、压力检测与人机交互的边界。

北京擎烽启航科技有限公司（qingfengai.cn）专注多模态生理信号智能采集与分析系统，提供24位ADC、500Hz采样、PPG/EDA/ECG/EEG/EMG/RESP全模态同步采集设备，面向科研、临床、政法、军警、教育场景提供高保真数据源头与无感化扩展方案。

导语

在司法测谎与心理测试领域，测谎生理信号采集设备的精度直接决定了测试结论能否被法庭采信。长期以来，国内大量测谎室仍在使用仅支持EDA皮肤电+呼吸的单通道设备，面对经过反测谎训练的受测者时，假阴性率居高不下。北京擎烽启航推出的多模态测谎生理信号采集设备，通过PPG、EDA、EEG、EMG、RESP五维信号同步采集，已在政法、军警系统完成部署验证。本文将从技术原理、指标对比与选型建议三个维度，解析多模态测谎系统的实战价值。

一、为什么单通道测谎仪越来越不够用？

传统测谎仪的核心逻辑很简单：人在说谎时会产生应激反应，表现为皮肤电升高、呼吸节律改变。这套逻辑在几十年前成立，但面对当代测谎场景时，暴露出了三个致命短板：

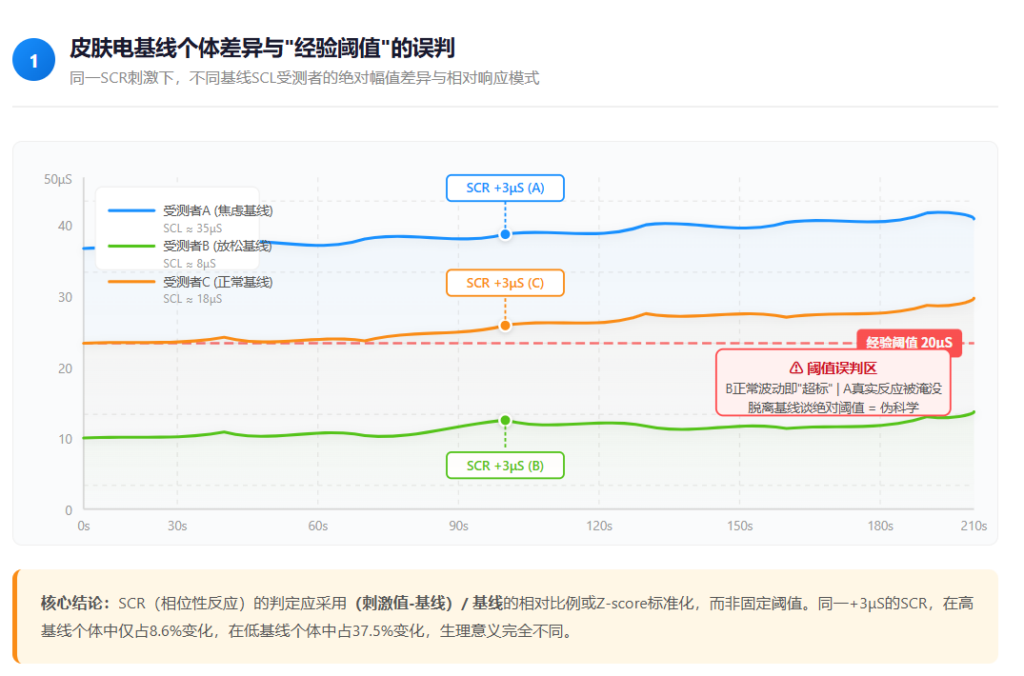

第一，个体基线差异大。 有些人天生皮肤电反应迟钝，而焦虑症患者在无关问题上也会出现大幅波动。仅靠EDA单一维度，假阳性率和假阴性率都很难控制在司法可接受范围。

第二，反测谎训练泛滥。 通过控制呼吸、刻意放松或施加痛觉干扰，受测者可以人为操控RESP和EDA信号。单通道系统缺乏交叉验证手段，面对受过训练的受测者几乎束手无策。

第三，生理信号维度单一。 心跳加速、面部微表情、前额叶脑电活动——这些与欺骗行为高度相关的指标，传统测谎仪完全无法捕捉。

这正是多模态测谎生理信号采集设备成为行业趋势的根本原因。

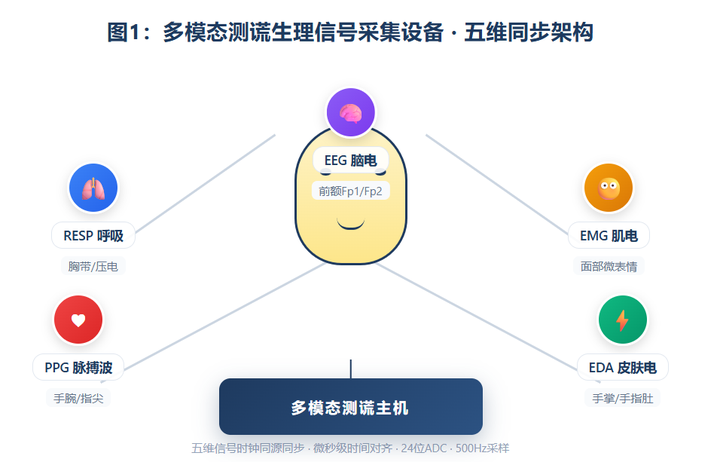

二、多模态测谎系统的”五维证据链”

一套合格的测谎生理信号采集设备，应当同时覆盖以下五个维度：

1. PPG光电容积脉搏波通过绿光+红外双波长LED照射皮肤，实时提取心率（HR）与心率变异性（HRV）。当受测者面对关键问题时，HRV-RMSSD的瞬时下降往往比皮肤电反应更早出现。500Hz采样率确保HRV频域分析（LF/HF比值）具有足够的频率分辨率。

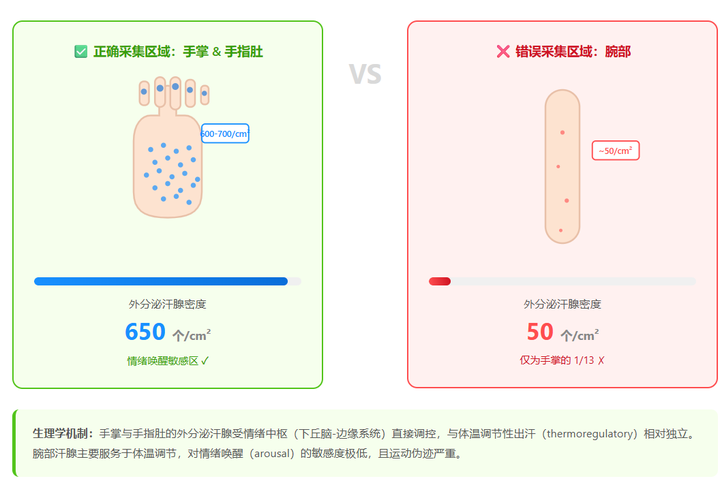

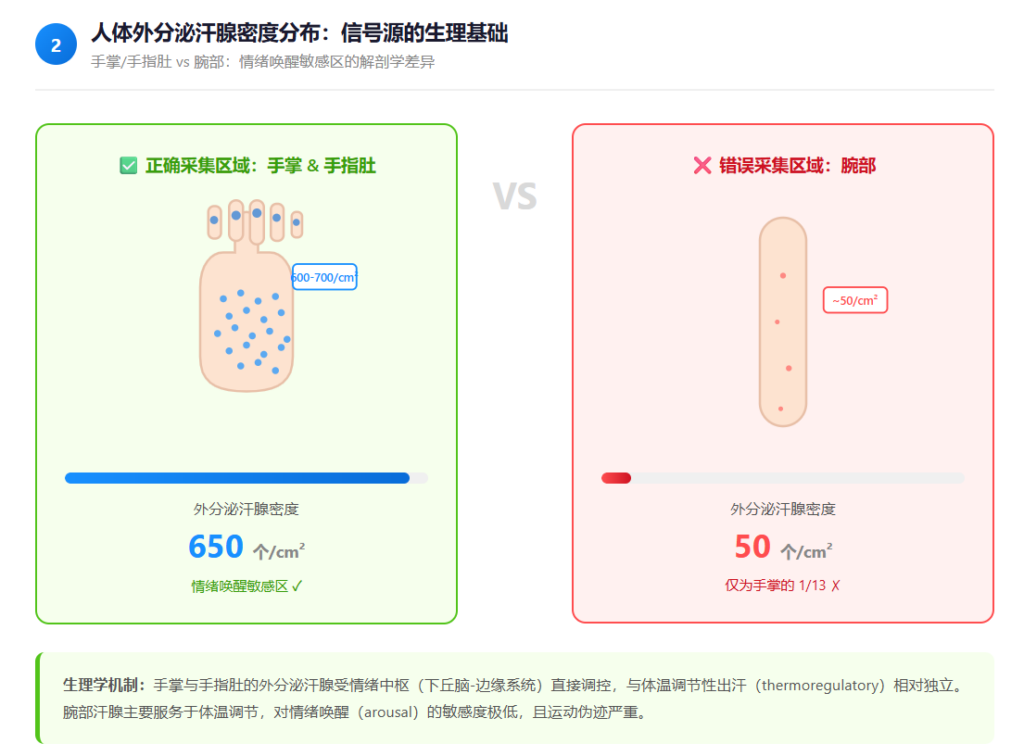

2. EDA皮肤电反应采用氯化银电极贴附于手掌/手指肚（国际标准测谎位置），分离SCR（皮肤电反应）与SCL（皮肤电水平）。24位ADC可量化μS级的细微变化，避免小信号淹没。

3. EEG前额脑电前额叶（Fp1/Fp2位置）的theta波增强与认知负荷、情绪调节密切相关。在GKT（犯罪知识测试）范式中，”知情”受测者看到特定刺激时，前额脑电会出现特征性事件相关电位（ERP）。

4. EMG面部肌电捕捉颧大肌、皱眉肌的微伏级电位变化，识别受测者试图控制的面部微表情。这是传统测谎仪完全缺失的维度。

5. RESP呼吸节律通过胸带或压电传感器监测呼吸频率与深度，检测应激状态下的呼吸抑制或过度换气。

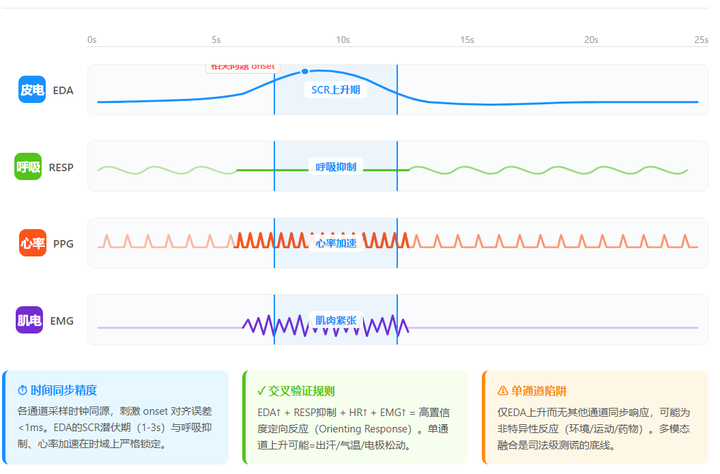

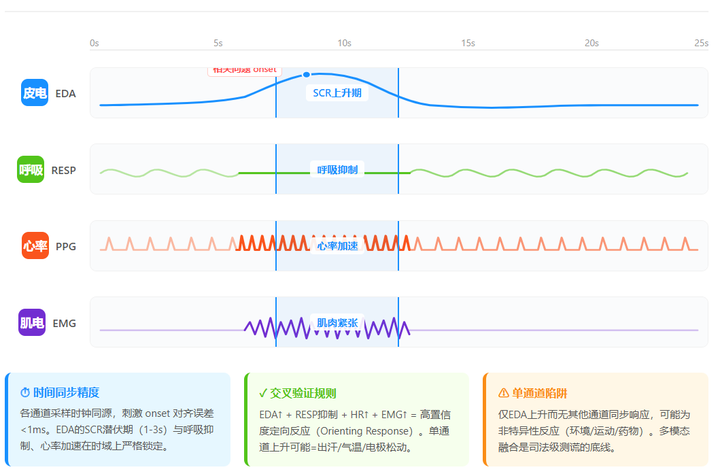

当关键问题出现时，如果上述五个维度中的三个以上同时出现显著变化，就构成了”多信号共轭”证据链。相比单一EDA的”孤证”，这种交叉验证的司法可信度呈指数级提升。

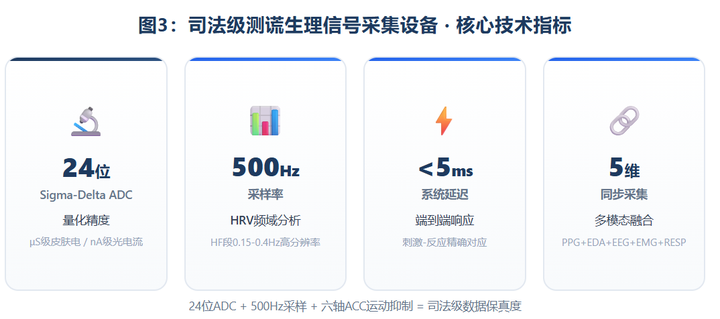

三、核心技术指标：为什么必须24位ADC+500Hz？

在测谎生理信号采集设备的选型中，有两个参数最容易被忽视，却直接决定了数据是”玩具级”还是”司法级”：

24位ADC的意义在于：EDA的SCR波幅可能仅有0.1μS，PPG的交流脉动成分仅占直流基线的1-2%。如果ADC精度不够，这些关键信号会直接淹没在量化噪声中。

：HRV频域分析需要解析0.15-0.4Hz的HF段。如果采样率只有100Hz，每个心跳周期仅有10-15个采样点，频率分辨率极低，无法可靠计算LF/HF比值——而这个比值正是评估自主神经应激反应的核心指标。

技术参数	入门级设备	司法级多模态系统
ADC分辨率	8-16位	24位 Sigma-Delta
采样率	50-100Hz	500Hz / 1kHz
同步通道	EDA+RESP	PPG+EDA+EEG+EMG+RESP+ACC
运动伪迹抑制	无	六轴ACC自适应滤波
传输方式	有线USB	BLE 5.0 / WiFi / USB 三模
系统延迟	>50ms	<5ms

四、CQT与GKT：两种范式的设备要求

测谎生理信号采集设备的硬件性能，必须与测试范式相匹配：

CQT（对照问题测试）：通过比较”相关问题”与”对照问题”的生理反应强度差异来判断真伪。这种范式对基线稳定性要求极高——如果设备在无关问题上出现漂移，就会直接导致误判。六轴ACC运动伪迹抑制与24位高动态范围ADC是CQT范式的硬件基础。

GKT（犯罪知识测试）：通过呈现”犯罪细节”与”无关细节”刺激，检测受测者是否拥有”只有作案者才知道”的信息。这种范式对时间精度要求极高——刺激呈现与生理响应的对应关系必须精确到毫秒级。500Hz采样与<5ms系统延迟，确保事件相关分析（ERA）的准确性。

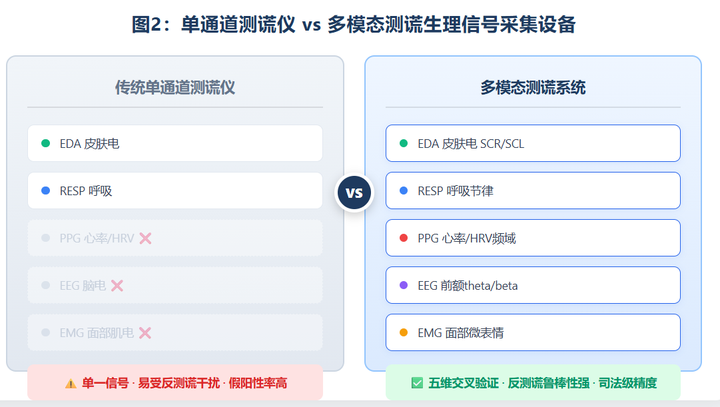

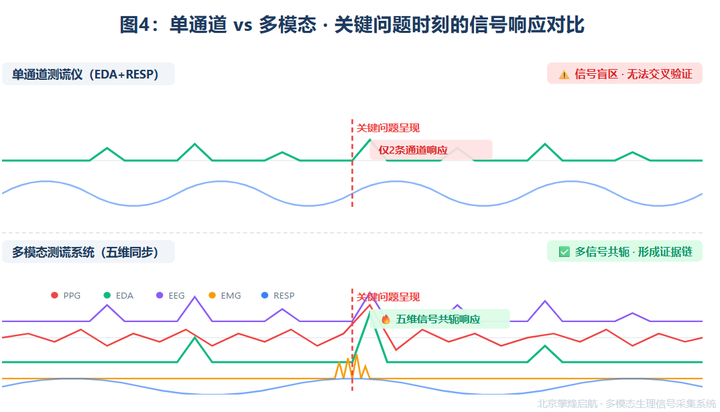

五、多模态 vs 传统单通道：实战对比

传统单通道测谎仪的局限：

仅EDA+RESP两通道，无交叉验证

8-12位ADC，无法捕捉微弱信号

有线连接，受测者活动受限，心理暗示强

无HRV频域分析、无脑电、无肌电

面对反测谎训练时有效性大幅下降

多模态测谎生理信号采集设备的优势：

五维信号时钟同源同步，微秒级对齐

24位ADC，μS/nA级信号量化

无线传输，受测者无束缚感

支持HRV LF/HF、EEG theta/beta、EMG微表情

多信号共轭验证，反测谎鲁棒性显著增强

六、应用场景：谁需要多模态测谎系统？

1. 政法系统刑事侦查重大刑事案件嫌疑人筛查。多模态交叉验证降低冤假错案风险，支持审讯室隐蔽部署。

2. 军警内部忠诚评估涉密岗位人员忠诚度测试，采用GKT范式验证特定事件知识。系统支持离线运行，满足保密环境网络隔离。

3. 国安与口岸筛查结合非接触rPPG模块进行快速预筛，异常人员再进入接触式多模态精测。

4. 纪检监察谈话辅助实时监测被谈话人心理负荷变化，为谈话策略调整提供客观数据参考。

七、常见问题

Q：多模态测谎的准确率有多高？A：在标准CQT/GKT范式下，五维交叉验证可将单一信号的假阳性率从15-20%降低至5%以下。但测谎结论应作为侦查参考而非唯一证据，需结合物证、口供综合判断。

Q：设备是否满足国产化要求？A：从ADC芯片、主控MCU到固件算法均为自主研发，支持离线部署与国密算法加密，已通过相关国产化认证。

Q：非接触rPPG能替代接触式采集吗？A：在测谎场景中，rPPG目前更适合作为预筛或辅助通道。接触式PPG的500Hz采样与封闭光路可确保HRV频域分析的司法级精度，推荐”接触式为主、rPPG为辅”的双模态方案。

结语

从单通道到多模态，从”有线索”到”有证据”，测谎生理信号采集设备的技术进化，本质上是对司法严谨性的回应。当PPG、EDA、EEG、EMG、RESP五维信号在同一时间轴上形成共轭响应，测谎结论才具备真正的说服力。

北京擎烽启航科技有限公司专注多模态生理信号采集与分析系统，提供24位ADC、500Hz采样、六轴运动抑制的全模态测谎生理信号采集设备，面向政法、军警、国安、纪检监察系统提供高保真数据源头与定制化部署方案。

扫码立即咨询 ‍

引言：当嫌疑人坐在审讯室对面，当考生走进考场，当驾驶员握住方向盘——他们的真实情绪状态，可能正被一台普通摄像头”看穿”。这不是科幻，而是远程光电容积描记术（rPPG）正在实现的场景。作为一种非接触式生理信号检测技术，rPPG无需任何电极或传感器，仅凭面部视频就能提取心率、血氧和情绪唤醒指标。从测谎仪的替代方案到校园心理筛查，这项技术正在重新定义”无感化监测”的边界。本文将拆解rPPG如何让机器”读懂”人心的技术原理与落地路径。

在心理学实验室和临床监测场景中，研究者长期面临一个矛盾：想要无感化，就会损失精度；想要高精度，就必须佩戴设备。

接触式PPG（Photoplethysmography）通过腕带、指夹或电极贴片采集脉搏波，已经是心率（HR）、血氧（SpO₂）和心率变异性（HRV）的金标准之一。但胸带束缚呼吸、指夹限制动作、腕带带来”反应性偏差”（Reactivity Bias），在测谎、VR情绪诱发、自然行为观察等场景中始终是个隐患。

非接触rPPG（remote PPG，远程光电容积脉搏波）的出现，试图用普通摄像头解决这个矛盾。它通过捕捉面部皮肤颜色的微小周期性变化，在1-2米外提取心跳信号。2016年谷歌发布Face2PPG、2020年深度学习方案PhysNet的迭代，让这项技术从实验室走向安防、驾驶舱、ICU床旁监测。

但rPPG和接触式PPG不是简单的”有线和无线”的区别。两者的物理原理同源，却在光路设计、信号链路、噪声来源、测量边界上存在本质分野。理解这些异同，是选择技术方案的前提。

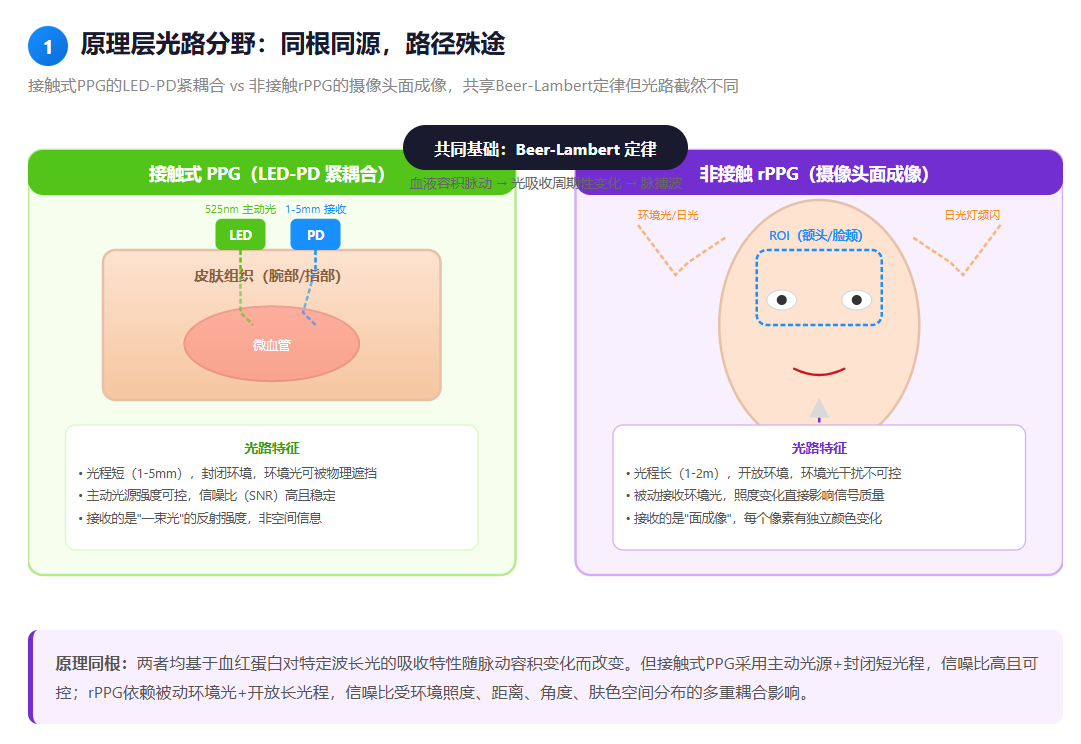

第一部分：原理——同根同源，光路分野

1.1 共同的物理基础：Beer-Lambert定律

无论是接触式PPG还是非接触rPPG，底层都服从同一个物理规律：血液对光的吸收特性随脉动容积变化而改变。

心脏收缩期，动脉血涌入面部微血管，血红蛋白浓度瞬时升高，皮肤对特定波长光的吸收增强，反射/透射光强减弱；舒张期则相反。这种周期性的光强变化，就是PPG信号的源头。

请点击输入图片描述（最多18字）

1.2 接触式PPG：LED-PD的”点对点”紧耦合

接触式PPG采用主动光源+近距离光电接收的架构：

光源：绿光（525nm）或红外（940nm）LED，紧贴皮肤发射

接收：光电二极管（PD）在1-5mm距离内接收反射光

光路：皮肤→微血管→反射→PD，路径短且封闭，环境光干扰可被物理遮挡

这种”点对点”设计的光通量稳定，信噪比（SNR）高，是科研级设备能提取μS级皮肤电和nA级光电流的基础。

1.3 非接触rPPG：环境光+摄像头的”面成像”

rPPG放弃了主动LED，转而利用环境光或可控主动光源照射面部，通过摄像头（CMOS/CCD）在1-2米外采集皮肤颜色的微小变化：

：环境光（日光灯、自然光）或均匀分布的近红外阵列

：摄像头传感器，通过镜头成像在面部ROI（Region of Interest，通常是额头或脸颊）

：光源→面部皮肤→皮下血管→漫反射→镜头→成像传感器

rPPG接收的不是”一束光”的反射强度，而是二维图像中每个像素的颜色变化。由于面部皮肤厚度、血管密度、黑色素分布的空间差异，不同ROI的PPG信号质量天差地别。

颜色通道的选择： 早期rPPG主要依赖G通道（绿色通道），因为血红蛋白对绿光吸收强，且CMOS传感器的G通道分辨率通常是R/B的两倍（Bayer阵列）。但现代算法更多采用RGB联合建模（如CHROM、POS算法），利用颜色空间变换抑制运动伪迹。

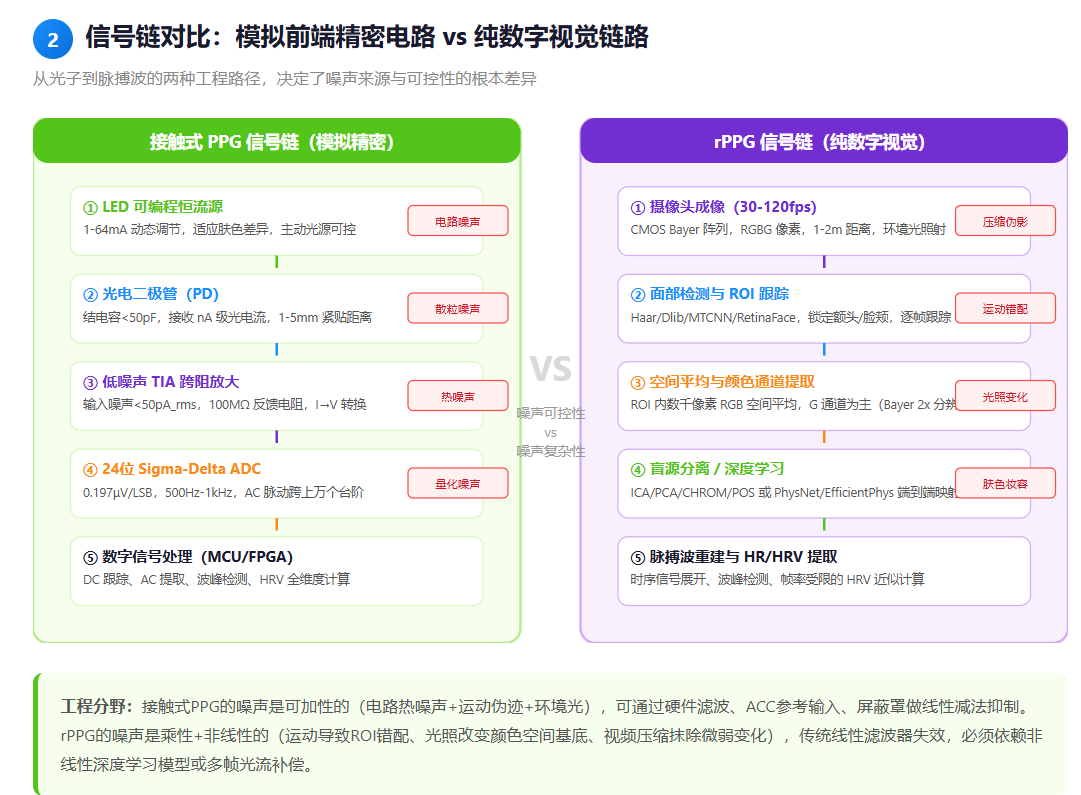

第二部分：工程实现——从”点对点”到”面成像”

请点击输入图片描述（最多18字）

2.1 接触式PPG的信号链：精密模拟电路的博弈

接触式PPG的工程核心在前端模拟电路：

LED驱动：可编程恒流源（1-64mA），动态调节以适应肤色差异

光电接收：低噪声跨阻放大器（TIA），将nA级光电流转换为mV级电压

ADC：24位Sigma-Delta架构，确保AC脉动（仅占DC的1-2%）有足够量化精度

采样率：500Hz-1kHz，满足HRV频域分析（HF段0.15-0.4Hz）的Nyquist要求

这条信号链的噪声控制决定了数据是”科研级”还是”玩具级”。

2.2 rPPG的信号链：计算机视觉+数字信号处理

图像采集：摄像头以30-120fps采集面部视频

ROI检测与跟踪：Haar级联、Dlib、MTCNN或RetinaFace检测面部，锁定额头/脸颊区域

空间平均：对ROI内数千像素的颜色值做空间平均，降低随机噪声

时序提取：将每一帧ROI的平均RGB值按时间展开，得到三条原始颜色信号曲线

盲源分离/颜色变换：通过ICA、PCA、CHROM、POS或深度学习网络，从RGB混合信号中分离出脉搏波分量

核心算法演进：

早期（2010-2015）：ICA/PCA盲源分离，假设脉搏、运动、环境光是统计独立的源信号

中期（2015-2020）：CHROM（色度法）、POS（平面正交皮肤），利用RGB颜色空间的几何关系抑制运动伪迹

近期（2020至今）：端到端深度学习（DeepPhys、PhysNet、EfficientPhys），用卷积网络或Transformer直接从视频帧学习脉搏波映射

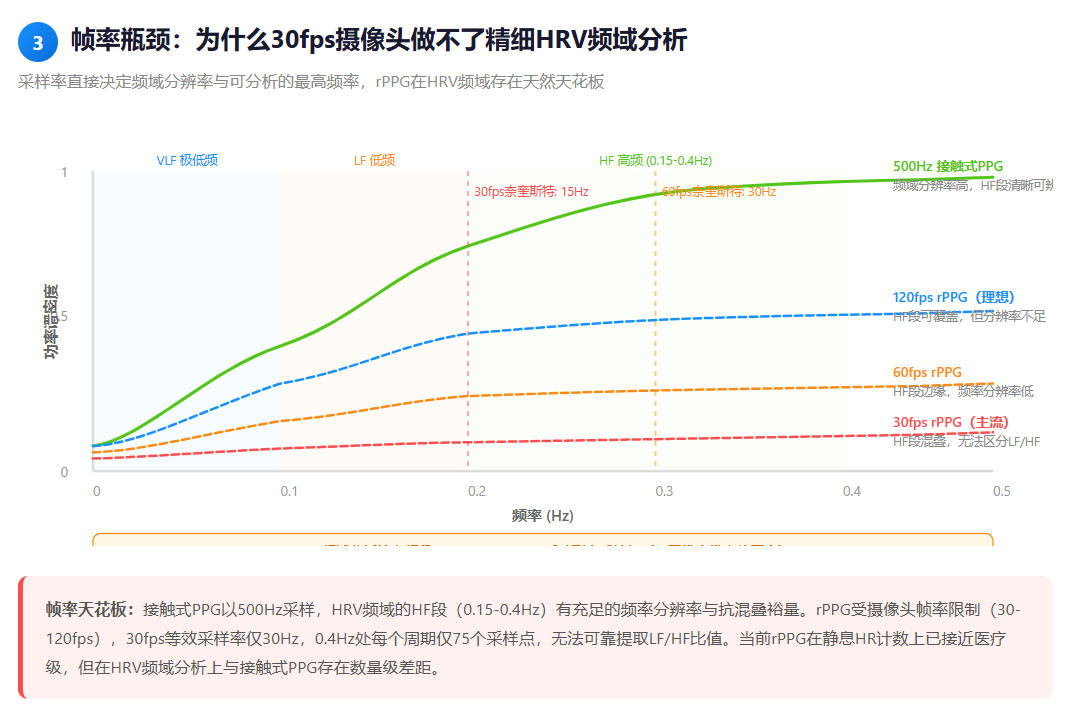

2.3 帧率：被严重低估的技术瓶颈

接触式PPG的采样率通常是500Hz，即每2ms一个采样点。而rPPG受摄像头帧率限制：

30fps：每33ms一个采样点，等效采样率仅30Hz

60fps：等效采样率60Hz

120fps：等效采样率120Hz，但数据量暴增4倍

对于HR（心率）提取，30fps足够（心率<3Hz，远低于15Hz奈奎斯特频率）。但对于HRV频域分析，30fps意味着可分析的最高频率仅15Hz，且0.15-0.4Hz的HF段每个周期只有75-200个采样点，频率分辨率极低。

工程结论： 当前rPPG在静息HR计数上已接近医疗级精度（误差±3bpm），但在（LF/HF比值）、呼吸性窦性心律不齐（RSA）提取上，与500Hz接触式PPG存在数量级差距。

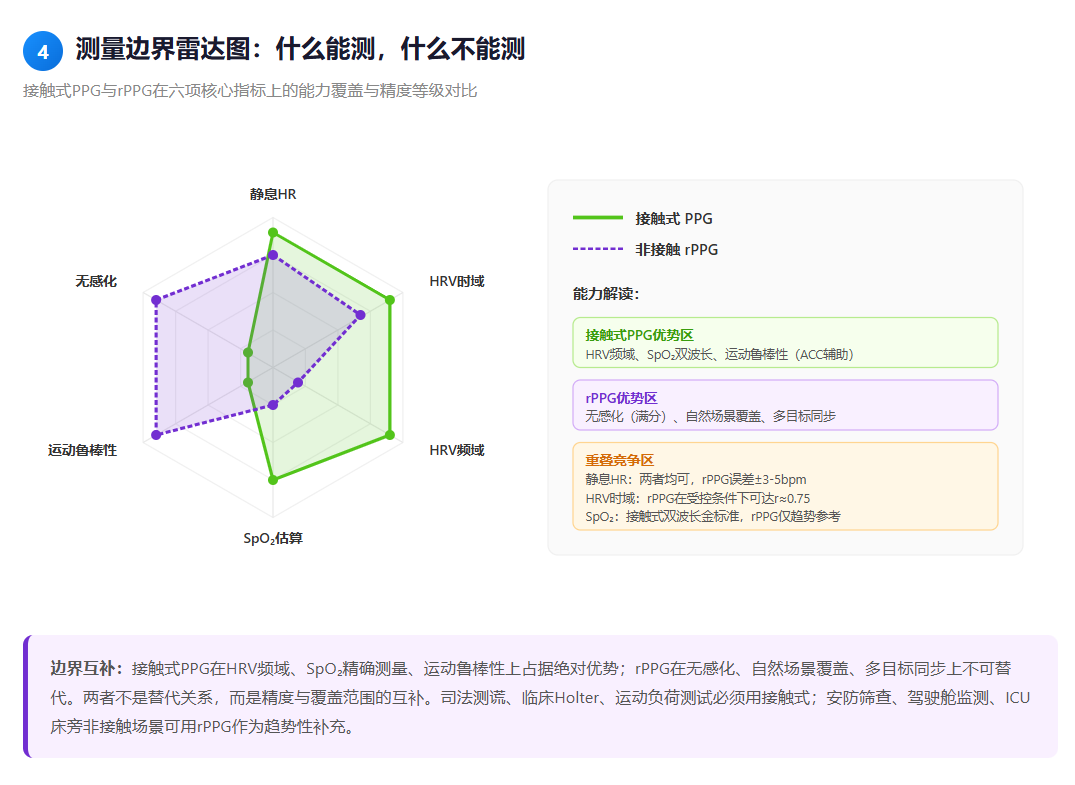

第三部分：信号质量与测量边界——能测什么，不能测什么

3.1 接触式PPG的噪声谱

接触式PPG的噪声来源相对明确：

运动伪迹：手指/手腕动作导致LED-PD相对位移，引入基线漂移

环境光干扰：日光灯50/60Hz工频，需通过调制解调或屏蔽罩抑制

肤色差异：黑色素吸收绿光，需动态LED电流补偿

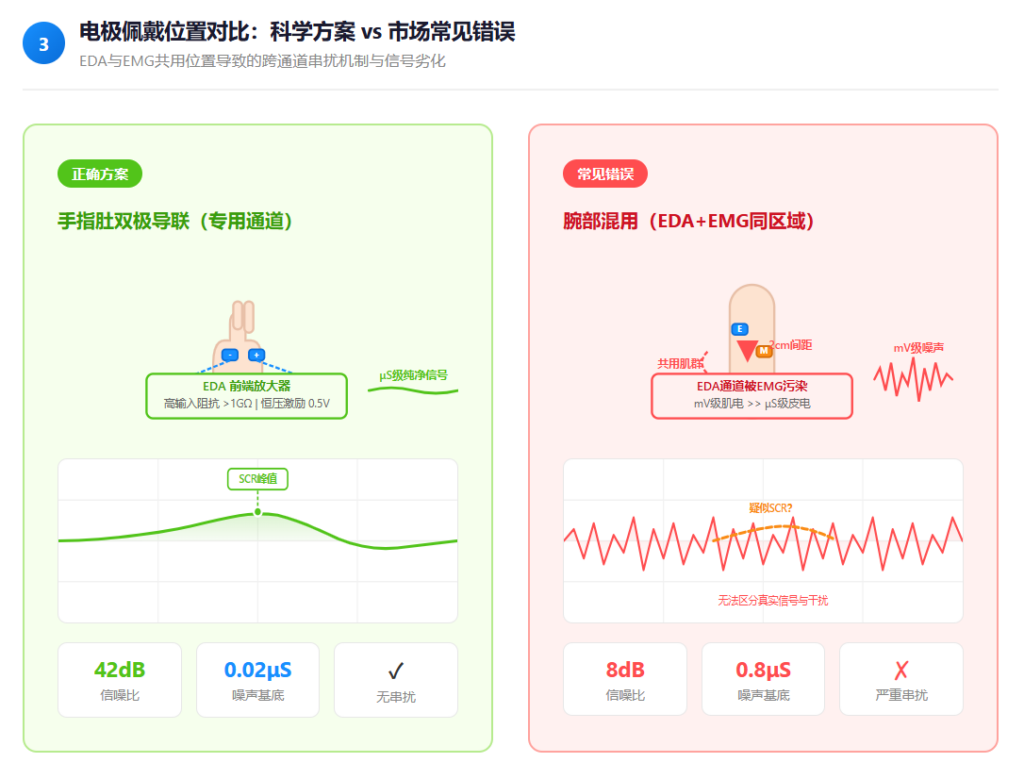

佩戴位置：腕部EDA与EMG串扰（需物理隔离）

这些噪声可通过六轴ACC自适应滤波、24位ADC高动态范围、可编程恒流源等工程手段抑制，最终达到信噪比>40dB、HRV与ECG相关系数r>0.95的科研级标准。

3.2 rPPG的噪声谱：更复杂，更不可控

rPPG的噪声来源是多维度的空间-时间耦合：

头部运动：说话、转头、点头导致面部ROI形变，颜色变化被运动伪迹淹没（比接触式PPG的腕部运动更剧烈）

环境光变化：日光灯频闪、窗户阳光射入、屏幕反光，直接改变面部照度

距离与角度：摄像头与面部距离变化导致成像放大率改变，像素对应的真实皮肤面积变化

肤色与妆容：深色皮肤在G通道的信号幅度弱，粉底/遮瑕会物理遮挡血管脉动信息

压缩伪影：视频编码（H.264/H.265）的块效应和色彩量化，可能抹除脉搏波的微弱颜色变化

帧率限制：30fps无法捕捉心率快速变化（如心律失常、应激反应）

关键差异： 接触式PPG的噪声是可加性的（运动+环境+电路噪声叠加），可通过硬件滤波和ACC参考输入做自适应减法。rPPG的噪声是乘性+非线性的（运动导致ROI错配、光照改变颜色空间基底），传统线性滤波器失效，必须依赖非线性深度学习模型或多帧光流补偿。

请点击输入图片描述（最多18字）

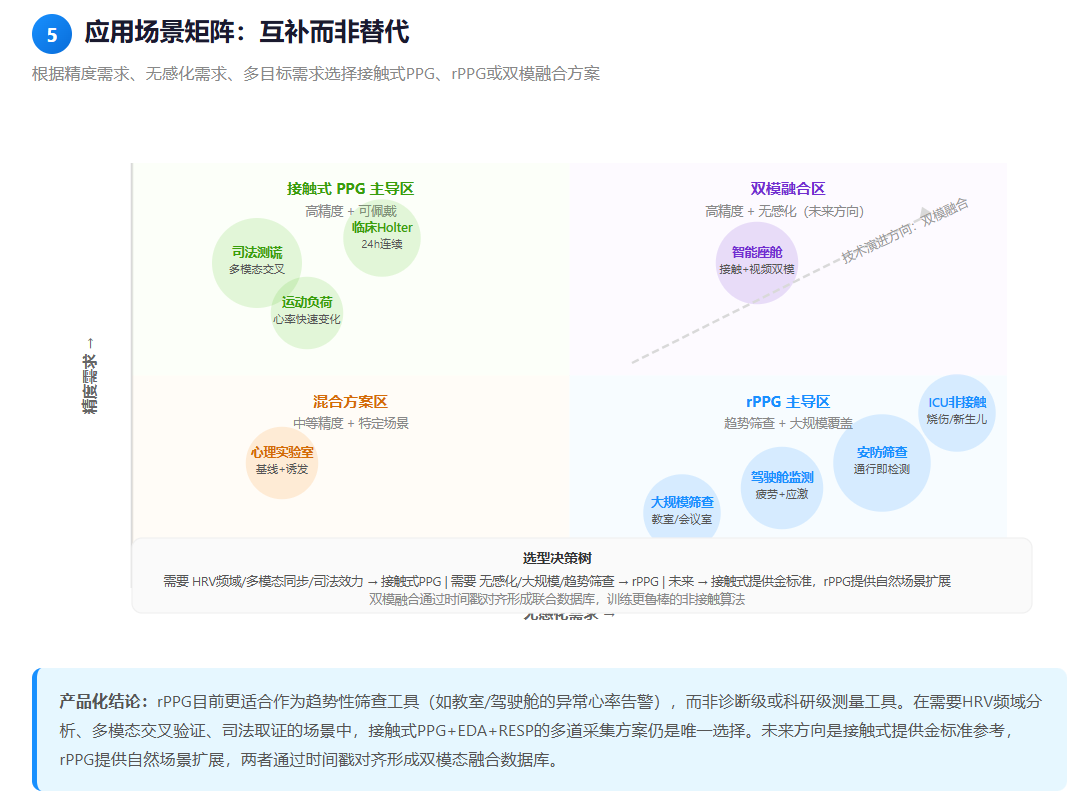

第四部分：应用场景——互补而非替代

4.1 接触式PPG的不可替代场景

司法测谎/心理实验：需要HRV频域（LF/HF）与EDA、RESP、EMG多模态交叉验证，rPPG无法提供足够精度的HRV和完全无法提供EDA

临床Holter/睡眠监测：需要24小时连续、高保真RR间期序列，rPPG的夜间头部位置变化、黑暗环境是致命障碍

运动负荷测试：需要高采样率捕捉心率快速上升/恢复，rPPG帧率和运动鲁棒性不足

科研级HRV分析：需要Poincaré散点图、近似熵等非线性指标，依赖精确的逐搏检测

4.2 rPPG的独有优势场景

安防与通行：机场、海关、考场入口快速筛查心率异常（紧张、隐匿疾病），无需停留配合

驾驶员监测：通过仪表盘摄像头实时监测疲劳（PERCLOS+心率下降）、应激（心率骤升），无感化不干扰驾驶

ICU床旁非接触监测：烧伤、传染病、新生儿等不宜佩戴电极的场景，提供趋势性心率参考

大规模心理筛查：教室、会议室部署摄像头，同步采集数十人的基础心率与情绪唤醒趋势

自然行为观察：心理学实验中，受测者完全无穿戴，行为生态效度（Ecological Validity）最大化

请点击输入图片描述（最多18字）

第五部分：技术前沿与产品化思考

5.1 rPPG的深度学习革命

传统rPPG算法（CHROM、POS）依赖皮肤颜色空间假设，在复杂光照和运动下鲁棒性差。2018年后，深度学习成为主流：

DeepPhys：利用注意力机制分离脉搏与运动，在小型数据集上验证可行

PhysNet：3D卷积网络直接学习时空特征，端到端输出脉搏波

EfficientPhys：轻量网络，适合嵌入式边缘计算（如车载摄像头SoC）

核心挑战： 深度学习模型的泛化性。在实验室白光下训练的模型，在日光、暖光灯、LED屏幕光下的表现可能断崖式下降。域自适应（Domain Adaptation）和无监督预训练是当前研究热点。

5.2 超分辨率与多距离融合

为突破帧率限制，研究者尝试：

时空超分辨率：通过光流估计和帧间插值，将30fps视频提升到等效120fps，改善HRV时域精度

多摄像头融合：近景（手机前置摄像头，30cm）+ 远景（监控摄像头，2m）联合建模，近景提供高信噪比参考，远景提供无感化覆盖

5.3 我们的技术储备：双轨并行

作为一家专注多模态生理信号智能采集与分析系统的团队，我们在两条技术路线上均有布局：

接触式PPG（成熟产品化）：

24位ADC、500Hz/1kHz采样、六轴ACC运动伪迹抑制

与EDA、RESP、EEG、EMG时钟同源同步，支持CQT测谎范式

已应用于政法、军警、教育场景的多道心理测试仪与压力筛查系统

非接触rPPG（预研与场景验证）：

基于RGB-D摄像头（或普通2D摄像头）的面部ROI跟踪与CHROM/POS算法

融合深度学习模型（PhysNet改进版）的端到端心率提取

当前精度：静息HR误差±3-5bpm，HRV-RMSSD与接触式PPG相关系数r≈0.75（受控光照、无大幅头部运动条件下）

产品化判断： rPPG目前更适合作为趋势性筛查工具（如教室/驾驶舱的异常心率告警），而非诊断级或科研级测量工具。在需要HRV频域分析、多模态交叉验证、司法取证的场景中，接触式PPG+EDA+RESP的多道采集方案仍是唯一选择。

总结：不是替代，是互补

请点击输入图片描述（最多18字）

rPPG和接触式PPG共享同一个物理原理——血液容积脉动引起的光吸收变化，但走了两条完全不同的工程路径：

接触式PPG是精密仪器路线：通过主动光源、高增益模拟前端、24位ADC、高采样率，在封闭光路中追求信噪比极限，适合高精度、多模态、科研与临床场景。

对于正在规划心理学实验室、压力筛查中心或智能座舱方案的客户，我们的建议是：

需要HRV频域、多模态同步、司法/科研效力 → 选择接触式PPG（24位ADC、500Hz、六轴运动抑制）

需要无感化、大规模覆盖、趋势性心率监测 → 选择rPPG作为补充通道，但需接受其在运动、暗光、HRV精细分析上的局限

未来方向：接触式PPG提供金标准参考，rPPG提供自然场景扩展，两者通过时间戳对齐形成双模态融合数据库，训练更鲁棒的非接触算法。

技术的终极目标不是让摄像头取代传感器，而是让不同精度等级的工具各司其职，在各自的边界内提供可靠数据。

北京擎烽启航科技有限公司（http://qingfengai.cn）
多模态生理信号采集与分析系统 · 接触式PPG/EDA/ECG/EEG全模态 · 非接触rPPG预研验证
面向科研、临床、政法、军警、教育场景提供高保真数据源头与无感化扩展方案

关键词： PPG光电容积脉搏波、心率变异性HRV、血氧检测、生理采集设备、心理学仪器设备、压力检测、测谎设备、多模态生理信号、24位ADC、信号采样率

引言：为什么心理学仪器设备离不开PPG？

在心理测评、压力筛查和测谎系统的招标文件中，有一个趋势越来越明显：PPG（光电容积脉搏波）正在从”辅助通道”变成”核心通道”。

过去，心理学实验主要依赖胸带式心电或指夹式血氧仪获取心率数据。但这两类设备有个共同问题——侵入感太强。胸带束缚呼吸，指夹限制手部动作，在测谎、VR情绪诱发、长期压力监测等场景中，受测者很容易因为”知道自己被监测”而产生反应性偏差，污染实验数据。

PPG的出现改变了这个局面。只需要一个腕带或指环，通过LED光源照射皮肤、测量血液容积变化，就能无感化地获取心率、血氧饱和度（SpO₂）和心率变异性（HRV）三大核心指标。

但PPG并不是”照一下就有数据”的简单技术。从光学前端设计到数字信号处理，从运动伪迹抑制到HRV算法验证，每一个环节都决定了你的数据是科研级还是玩具级。本文从原理、工程实现和测量应用三个维度，拆解科研级PPG的完整技术链条。

---

第一部分：原理——PPG到底是什么？

1.1 一句话解释PPG

PPG的本质是“用光透视血液脉动”。设备向皮肤发射一束LED光（通常是绿光或红外光），一部分光被皮肤组织吸收，另一部分被反射回来。光电二极管接收反射光，当心脏收缩把血液泵入外周血管时，局部血容量增加，吸收的光变多，反射光就变少；心脏舒张时，血容量减少，反射光又变多。这种反射光的周期性强弱变化，就是PPG信号。

1.2 为什么用绿光和红外光？

不同颜色的光穿透皮肤的深度不同，血红蛋白对不同颜色光的吸收率也不同。

• 绿光（约525nm）：穿透深度约1-2毫米，主要照射皮肤表层的微血管。血红蛋白对绿光吸收很强，信号幅度大，适合戴在手腕或手指上反射式测量。这是腕带式心理学设备的主流方案。
• 红外光（约940nm）：穿透更深，能到达皮下动脉，但信号幅度更弱。通常与红光配合，通过两个波长的吸收比例差异，计算出血氧饱和度（SpO₂）。

工程上的取舍： 手腕部位皮肤较薄、血管丰富，绿光反射式方案的信噪比高、功耗低，最适合心理学设备的长时佩戴需求。但绿光有个先天缺陷——对深色皮肤、纹身、体毛的穿透性较弱，这需要设备通过自适应亮度调节来补偿。

1.3 PPG波形里藏着什么信息？

一个标准的PPG波形看起来像一个”馒头状”的脉冲，但它包含两个关键分量：

• DC分量（基线）：反映静脉血、非脉动动脉血和组织对光的恒定吸收，是一条缓慢漂移的直线。它受体温、静脉压、佩戴松紧度影响。
• AC分量（脉动）：反映心脏收缩导致的动脉血容积脉动，是我们提取心率、HRV的源信号。

关键认知： AC分量的幅度通常只有DC基线的1%~2%。这意味着如果前端电路噪声太大，或者ADC精度不够，脉动信号会直接淹没在噪声里，导致心率跳变、HRV失真。

---

第二部分：工程实现——科研级PPG是怎么做出来的？

2.1 信号链路：从光子到数字信号

一条完整的PPG信号链包括三个环节：

LED发光 → 皮肤反射 → 光电接收 → 放大转换 → 数字处理

每个环节都有技术陷阱：

环节1：LED驱动——不能”傻亮”

消费级手环通常把LED亮度固定在一个档位。这带来两个问题：浅色皮肤可能信号过强导致饱和，深色皮肤可能信号太弱被噪声淹没。

科研级方案采用可编程恒流源，根据实时接收到的信号强度，在1毫安到64毫安之间自动调节LED电流，同时配合放大器增益切换，确保不同肤色、不同佩戴松紧度下，信号始终处于最佳区间。

环节2：光电接收——纳安级电流的检测

PPG信号极其微弱。手腕部位的脉搏波在光电二极管上产生的电流只有几十纳安（nA），相当于几亿个电子的流动。要把这么弱的电流转换成可测量的电压，需要跨阻放大器（TIA）和低噪声运放。

这里的技术分水岭是噪声控制。如果前端电路噪声过大，它会直接叠加在信号上，导致脉搏波形毛刺、波峰检测漏检。科研级设备的前端噪声通常控制在皮安级（pA），为纳安级信号留出足够的信噪比裕量。

环节3：ADC转换——为什么是24位，而不是16位？

这是消费级与科研级最核心的差距之一。

PPG信号由巨大的DC基线（可能占满量程的80%）和微小的AC脉动（仅占1%~2%）叠加而成。假设ADC量程是3.3伏：

• 16位ADC：最小分辨单位约50微伏。AC脉动可能只有几百微伏，相当于只有几个到几十个”数字台阶”，情绪紧张导致信号幅度骤降时，直接丢失波形细节。
• 24位ADC：最小分辨单位约0.2微伏。AC脉动对应上万个”数字台阶”，即使信号幅度减半，仍然有足够的精度保留脉搏波的完整形态。

结论： 16位ADC在静息状态下”看起来能用”，但在情绪唤醒、运动干扰、外周血管收缩等真实心理学场景中，数据会失真。24位是科研级设备的底线。

2.2 运动伪迹抑制——心理学场景的必修课

心理学实验中的受测者不会躺着不动。测谎时的手指微颤、VR情绪诱发时的头部转动、户外压力监测时的步行，都会在PPG信号上叠加运动噪声。

科研级方案采用六轴惯性传感器（3轴加速度+3轴陀螺仪）与PPG同源时钟采样，通过自适应滤波算法，实时从PPG信号中减去运动噪声分量。当运动幅度过大、无法有效滤波时，系统会自动标记该时段为”高运动伪迹”，在后续HRV分析中剔除，避免脏数据污染统计结果。

2.3 肤色补偿——科学伦理的技术体现

不同肤色对绿光的吸收率差异可达数倍。如果设备没有自适应调节能力，深色皮肤受测者的数据可能系统性丢失，这在心理学研究中既是技术缺陷，也是伦理问题。

科研级设备通过实时监测DC基线，动态调整LED电流和接收增益，确保从浅色皮肤到深色皮肤的全范围覆盖，保证数据的群体代表性。

---

第三部分：测量——PPG在心理学中到底测什么？

3.1 基础指标：心率与血氧

• 心率（HR）：通过检测PPG波形的波峰，计算每分钟心跳次数。科研级设备不仅算”每分钟多少下”，而是记录每一次心跳的精确时刻，这是HRV分析的前提。
• 血氧（SpO₂）：通过红光和红外光的双波长吸收比例计算。在心理学场景中，SpO₂主要作为生理状态基线的参考——低血氧会导致HRV指标假性异常，需要在分析中做协变量控制。

3.2 核心心理学指标：心率变异性（HRV）

HRV不是”心率不齐”，而是逐次心跳周期之间的微小涨落。这种涨落由自主神经系统的两个分支——交感神经（加速）和副交感神经（减速）——的动态博弈所驱动。

从PPG获取HRV，需要将脉搏波峰值间期（PP间期）转换为等效的心电RR间期。由于PPG检测的是脉搏波到达手腕的时间，比心电R波有30~80毫秒的传导延迟，科研级设备必须通过校准模型修正这个延迟，才能保证HRV频域分析的准确性。

HRV的三维度分析：

表格

维度	代表指标	心理学意义
时域	RMSSD、SDNN	副交感神经张力。RMSSD高表示情绪调节能力强、放松状态好；压力下会显著降低。
频域	LF（低频）、HF（高频）、LF/HF	交感-副交感平衡。LF/HF升高通常意味着压力、焦虑或认知负荷增加。
非线性	Poincaré散点图、近似熵	自主神经系统的复杂性与适应性。心理疲劳或长期压力下，复杂度降低。

应用场景举例：

• 压力筛查：静息状态下RMSSD低于个体基线20%以上，提示慢性压力或焦虑状态。
• 测谎（CQT范式）：当受测者面对”相关问题”时，如果RMSSD在2~10秒内骤降，同时伴随皮肤电上升，构成高置信度的情绪唤醒反应。
• 认知负荷评估：复杂任务期间LF/HF比值持续升高，任务结束后恢复，可量化脑力负荷强度。

3.3 多模态交叉验证：PPG从不单独定案

在心理学仪器设备中，PPG的真正价值在于与其他生理通道的协同。单一PPG只能告诉你”心率变了”，但无法区分是”情绪紧张”还是”刚爬了楼梯”。

标准的多模态心理学采集方案：

表格

通道	信号	与PPG的协同价值
PPG	HR / HRV / SpO₂	核心指标，反映自主神经张力变化
EDA（皮肤电）	皮肤电导 / SCR	情绪唤醒的”金标准”，与HRV交感指标同步验证
RESP（呼吸）	呼吸波形	呼吸性窦性心律不齐校正，区分呼吸驱动 vs 情绪驱动的心率变化
EEG（脑电）	前额α波 / θ波	认知负荷的直接指标，与HRV共同构建”心理-生理”闭环
EMG（肌电）	肌肉紧张度	排除肌肉紧张导致的脉搏波传导伪变
ACC（运动）	六轴姿态	PPG运动伪迹去除，同时输出活动量指标

测谎场景示例： 当”相关问题”出现时，如果观察到PPG的HRV-RMSSD下降 + EDA的SCR上升 + RESP的呼吸抑制，三者时间锁定在2~10秒窗口内，才构成高置信度的”心理生理反应”。单通道PPG的孤立变化，不足以支撑任何结论。

---

第四部分：产品矩阵——覆盖全场景的PPG采集方案

基于上述技术标准和应用深度，我们提供三档以PPG为核心的采集设备：

便携式采集盒（Multi-Signal Acquisition Box）

• PPG：24位ADC，500Hz采样，绿光反射式，自适应LED电流与增益控制
• 扩展通道：EDA（100Hz）、六轴ACC（100Hz）、皮温（±0.1°C）
• 通信：USB串口 + 蓝牙5.0
• 显示：黑白液晶屏，实时显示HR/SpO₂/HRV概览
• 适用场景：心理学实验室入门、教学演示、基线研究

智能采集腕表（Smart Acquisition Watch）

在采集盒基础上结构性增强：

• WiFi 2.4GHz：支持局域网实时上传，远程监测无压力
• 彩色触摸屏：交互式状态查看
• 续航：连续采集12小时以上，满足日间长程监测
• 防水：IP67，支持户外与运动场景
• 适用场景：教育实训、运动心理学、野外作业、长期队列研究

专业医疗腕表（Medical Grade Watch · Pro）

旗舰级差异：增加临床级ECG

• ECG：单导联，500Hz/1kHz采样，输入阻抗≥100MΩ，共模抑制比≥80dB，噪声<10微伏
• 双心电验证：PPG提供连续无感化监测，ECG提供HRV金标准参照，两者实时校准
• 数据格式：标准EDF导出，兼容医院HIS系统与睡眠监测平台
• 适用场景：临床心电监测、司法测谎（多模态同步）、军警体能评估、睡眠呼吸监测

三档产品的PPG核心参数一致：24位ADC、500Hz/1kHz可选、绿光反射式、自适应AGC、运动伪迹抑制、HRV全维度实时计算。差异在于通信扩展（WiFi）、人机交互（触屏）和ECG验证通道。

---

结语：从”能测”到”测得准”

PPG技术让心理学仪器设备摆脱了胸带与指夹的束缚，实现了真正的无感化采集。但我们需要清醒认识到：PPG不是万能的。

它的信号质量受光学设计、肤色、运动、环境光的综合制约；它的HRV指标需要传导延迟修正才能用于高置信度科研；它的情绪心理学意义，必须建立在EDA、呼吸、脑电、肌电的多模态交叉验证之上。

对于正在选型或搭建实验室的客户，我们的建议是：

1. 先看ADC分辨率：24位是科研底线，16位在真实情绪场景中容易失真。
2. 再看采样率：做HRV分析至少250Hz，500Hz以上更稳妥。
3. 最后看多模态能力：PPG单独使用风险高，必须能同步EDA、呼吸、运动，才能构建完整的心理生理图谱。

如果你正在规划心理学实验室、压力筛查中心，或政法军警的测谎系统，欢迎了解我们的多模态生理信号采集方案。从PPG的光学前端到HRV的算法内核，从单通道精度到多通道同步，我们可以提供从设备到软件、从培训到论文协作的全链路支持。

---

北京擎烽启航科技有限公司
专注生物信号采集与分析 · 多模态生理计算 · 心理测评系统定制

导语： 市面上从几千元的”手机测谎APP”到数十万元的专业多道心理测试仪，都声称能”测谎”。但真正的测谎技术依赖的是皮肤电反应（EDA）、心率变异性（HRV）、呼吸与肌电的多模态交叉验证，而非单一通道的”经验阈值”。本文从生理信号原理出发，解析测谎仪的技术边界与选购标准。

当你在百度搜索”测谎仪“时，会看到两类结果：一类是电商平台上的”手机测谎APP”和便携式玩具，另一类是面向政法系统、军队、国央企采购的专业多道心理测试仪。两者技术原理天差地别，但普通用户很难分辨。

作为从事生理信号采集与分析系统研发的工程师，我们需要澄清一个核心认知：测谎仪不是”测谎”，而是测”心理生理反应”（Psychophysiological Detection）。 它通过采集自主神经系统（ANS）的客观指标，判断受测者对特定问题的情绪唤醒水平，从而辅助评估陈述可信度。

一、测谎仪的核心原理：为什么皮肤电是”黄金指标”

在多道心理测试仪（Polygraph）的四大通道中，皮肤电反应（Electrodermal Activity, EDA） historically 被赋予最高权重。原因很直接：外分泌汗腺（eccrine sweat glands）受交感神经的胆碱能纤维直接支配，而情绪唤醒（arousal）会触发下丘脑-边缘系统-交感神经通路，导致手掌和手指肚的汗腺分泌在1-3秒内发生变化。

1.1 皮肤电的两个可测量维度

专业测谎仪不会简单地显示一个”电导数值”，而是将信号分解为：

SCL（皮肤电导水平，Tonic）：紧张性基线，反映整体交感神经张力。用于建立个体基线，做归一化。

SCR（皮肤电反应，Phasic）：相位性反应，由特定刺激诱发的短时波动。测谎中关注刺激 onset 后1-3秒内的峰值与潜伏期。

NS.SCR（非特异性皮肤电反应）：静息状态下的自发波动频率，用于评估焦虑水平与信号质量。

SCR恢复半衰期：峰值回落到50%所需时间，用于区分防御反应（Defensive）与定向反应（Orienting）。

⚠️ 行业常见误区： 市面上部分设备将”皮肤电反应在12-30 μS之间”或”SCR峰值1-5 μS”作为普适性阈值。这是错误的。皮肤电基线（SCL）个体差异极大（2-50 μS不等），受年龄、肤色、角质层厚度、室温、湿度、甚至前一天是否饮酒都会影响绝对数值。脱离个体基线谈绝对阈值，是伪科学。

1.2 电极位置：手掌与手指肚是唯一的”黄金位”

人体外分泌汗腺密度最高的区域是手掌（约600-700个/cm²）和手指肚/指腹（约400-500个/cm²）。这些区域的汗腺受情绪中枢直接调控，与体温调节性出汗相对独立。因此，标准测谎仪的EDA电极必须置于：

食指与中指指腹（双极导联，间距2-3cm）

或手掌大鱼际与小鱼际之间（测谎仪经典方案）

⚠️ 设计缺陷警示： 部分可穿戴设备将EDA电极置于腕部，甚至与肌电（EMG）电极共用位置。腕部汗腺密度仅为手掌的1/10-1/14，信号幅度天然弱；且腕部日常活动频繁，运动伪迹巨大。更致命的是，前臂肌群的EMG信号（mV级）会通过共模干扰污染皮肤电通道（μS级），相当于在示波器旁边开电焊。

二、心率变异性（HRV）：测谎中容易被忽视的关键维度

除了皮肤电，心率变异性（Heart Rate Variability, HRV）是测谎仪中第二重要的生理指标。说谎是一种高认知负荷任务，需要同时执行”编造叙事”、”监控自身反应”、”评估审讯者反应”三重心理操作，这会显著激活前额叶皮层-迷走神经通路，导致HRV特征变化。

2.1 测谎中关注的HRV指标

在CQT（Control Question Test，控制问题测试）范式中，当受测者面对”相关问题”（如”你是否偷了那笔钱？”）时，即使口头否认，其HRV的RMSSD会在刺激后5-10秒内显著下降，与”控制问题”形成可统计区分的模式。

三、为什么单通道测谎仪不可靠？多模态交叉验证的必要性

无论是皮肤电还是心率，单通道的孤立峰值都不能作为”说谎”的直接证据。原因有三：

非特异性反应： 皮肤电上升可能由室温升高、出汗、电极松动、甚至受测者想到无关焦虑事件引起；心率加速可能是体力活动或咖啡因导致。

反测谎训练： 受过训练的受测者可以通过咬舌、憋气、数学计算等方式人为制造生理反应，干扰单一通道。

基线漂移： 长时间测试（>30分钟）会导致SCL和HRV基线自然漂移，单通道无法区分”说谎反应”与”疲劳反应”。

✓ 多模态交叉验证规则（司法级标准）： 在CQT范式中，只有当”相关问题”诱发的生理反应在2-10秒窗口内同时满足以下条件时，才构成高置信度的”心理生理反应”：

EDA： SCR幅值显著高于控制问题（配对t检验，p<0.05）

RESP： 呼吸节律抑制或屏息后急促恢复

PPG/ECG： 心率加速（>10 bpm）或HRV-RMSSD下降（>20%）

EMG： 前臂/手指肌肉紧张度升高（但电极必须与EDA物理隔离）

四、测谎仪选购指南：政法、军队、教育场景的技术标准

不同场景对多道心理测试仪的硬件规格和软件功能要求差异显著。以下是基于实际项目经验的选购标准：

4.1 硬件层核心参数

EDA采样率 ≥100 Hz ≥500 Hz 捕捉SCR快速起升沿（<200ms）

EDA分辨率 16位 24位 μS级变化需高动态范围

PPG采样率 ≥100 Hz ≥250 Hz 支持HRV时域/频域分析

EMG采样率 ≥500 Hz ≥1000 Hz 捕捉肌电爆发（>50Hz成分）

电极位置 手指/手掌 手指+手掌+腕部（EMG独立） EDA与EMG必须物理隔离

无线传输 USB有线 BLE 5.0 + USB双模 减少线缆对呼吸的约束

4.2 软件层核心功能

基线校准模块： 测试前3-5分钟静息基线采集，自动计算个体SCL基线与HRV参考区间

Tonic-Phasic分解： 采用CVXEDA或SVM-based算法，将SCL与SCR分离，避免基线漂移干扰

CQT/RIT范式支持： 内置控制问题测试与相关-无关问题测试的标准化流程

多模态融合评分： 基于随机森林或XGBoost的联合特征向量评分，而非单通道阈值判断

报告生成： 符合司法取证要求的时域同步波形图与统计检验结果

五、国产测谎仪的技术现状：从”经验阈值”到”算法驱动”

过去十年，国内测谎仪市场经历了从”进口依赖”到”国产替代”的转变。早期设备多依赖国外算法，采用固定的”经验阈值”（如SCR>3μS判谎），导致不同地区、不同季节的测试准确率波动极大。

当前技术趋势是个体化算法驱动：

个体基线建模： 不再使用群体阈值，而是为每个受测者建立SCL、HRV、RESP的个体概率分布模型

深度学习辅助： 利用CNN-LSTM混合网络对多通道时序信号进行特征提取，识别传统统计方法难以捕捉的跨通道时延模式

多模态可穿戴化： 在保证电极位置科学性的前提下，通过BLE低功耗传输和边缘计算，实现”无感化”采集

六、总结：测谎仪的边界与正确使用

回到最初的问题：测谎仪真的能测谎吗？

答案是：它不能”读心”，但可以科学量化”心理生理反应”。 在经验丰富的测试员、标准化的采集方案、多模态交叉验证算法三者结合下，多道心理测试仪对特定问题的识别准确率可以达到85-95%（基于实验室元分析数据）。但这有三个前提：

电极必须放在手掌和手指肚，而非腕部；

必须使用个体基线归一化，而非固定经验阈值；

必须多通道同步验证，单通道结果不具备司法意义。

任何宣称”一个APP就能测谎”或”腕部佩戴即可精准识别”的产品，要么是无知，要么是欺骗。在心理测试设备的选购与使用中，尊重生理学的基本规律，是对科学和法律的最低敬畏。

点击访问官网：擎烽启航官网

扫码联系我

关键词： 皮肤电反应 EDA SCR 电极佩戴位置 皮电测谎 多道心理测试仪 生理信号采集 皮肤电导 基线校准

一、行业现状：当”经验值”取代了生理学

在心理生理学设备市场，我们频繁听到这样的”经验法则”：

“皮肤电反应看12-30 μS的范围就行，SCR峰值在1-5 μS之间算正常。”

这种表述在不少产品手册、甚至部分学术论文的附录里反复出现。但作为一个做过上千组信号采集的工程师，我必须指出：把皮肤电当成有固定阈值的”数字开关”，是对交感神经系统最大的误解。

皮肤电反应（Electrodermal Activity, EDA）的本质是汗腺分泌导致的皮肤电导变化，而汗腺分泌受交感神经的胆碱能纤维直接调控。这意味着：

• 个体差异极大：儿童、老年人、不同肤色、不同角质层厚度的受测者，基线电导（SCL）可以从2 μS到50 μS不等；
• 状态依赖性极强：同一受测者在清晨、午后、紧张、放松时的基线完全不同；
• 环境敏感性高：室温、湿度、电极膏导电性、甚至前一天是否饮酒，都会显著改变绝对数值。

将12-30 μS或SCR峰值1-5 μS作为普适性阈值，相当于用一把固定的尺子去量所有人的血压——既不科学，也不负责任。

二、电极位置：手掌与手指肚是唯一的”黄金位”

这是目前市面上最严重的设计缺陷之一。

2.1 为什么必须是手掌和手指肚？

皮肤电信号的有效来源是外分泌汗腺（eccrine sweat glands），而人体外分泌汗腺密度最高的区域正是：

• 手掌（约600-700个/cm²）
• 足底（约600个/cm²）
• 手指肚/指腹（约400-500个/cm²）

这些区域的汗腺受情绪唤醒（arousal）和认知负荷的调控最为敏感，且与运动性出汗（thermoregulatory sweating）相对独立。因此，手掌和手指肚是测量情绪相关EDA的”生理窗口”。

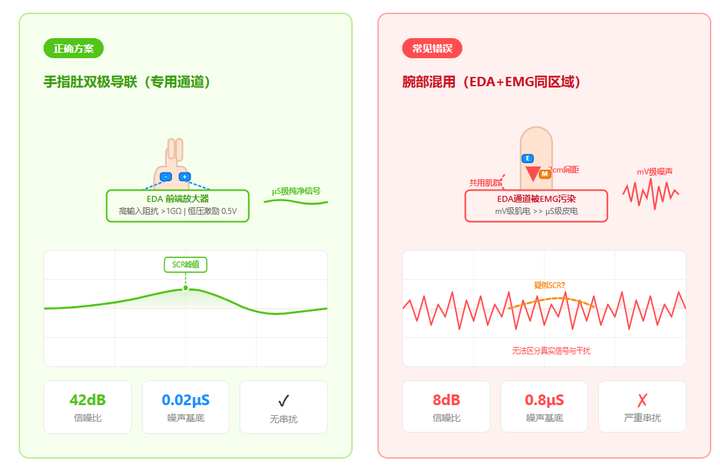

从生物物理学角度，标准采集方案通常采用双极导联，两个电极分别置于：

• 食指与中指指腹（常用）
• 手掌大鱼际与小鱼际之间（测谎仪经典方案）

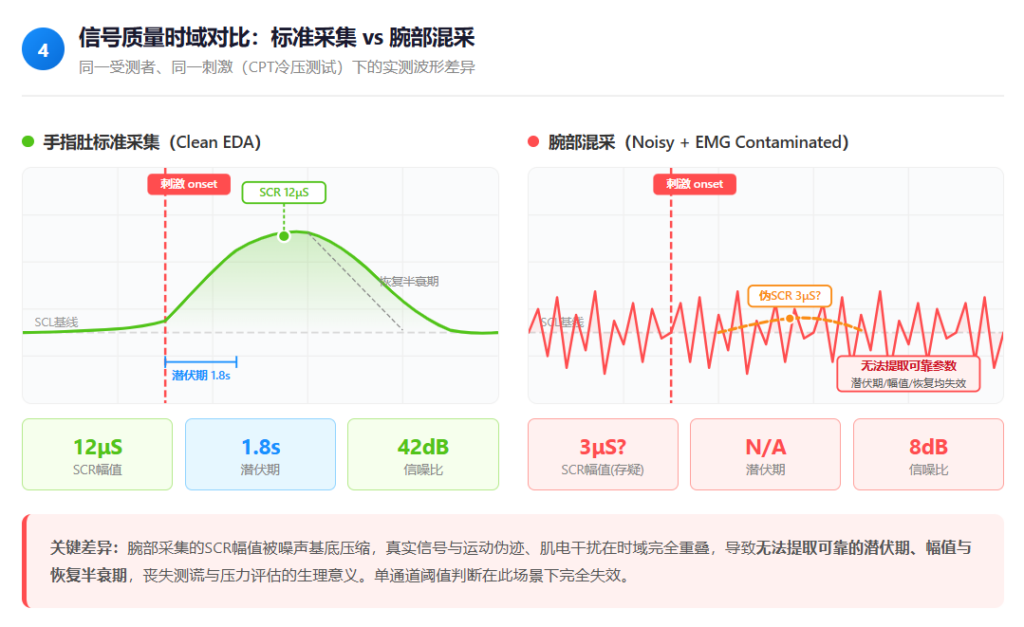

2.2 腕部佩戴的问题在哪里？

目前市面上不少可穿戴设备将EDA电极置于腕部（甚至与肌电EMG电极共用位置），这带来了三重干扰：

第一，汗腺密度不足。 腕部汗腺密度仅为手掌的1/10-1/20，信号幅度天然弱，信噪比（SNR）极差。

第二，运动伪迹（Motion Artifact）严重。 腕部是日常活动最频繁的部位，屈腕、转腕、抓握动作会产生巨大的机械噪声。EDA信号本身只有μS级别的微弱变化，极易被运动伪迹淹没。

第三，与肌电串扰。 如果将EDA电极与EMG电极放在同一位置，前臂肌群的肌电信号（mV级）会通过共模干扰和电极极化效应污染皮肤电通道。EDA前端通常采用高输入阻抗（>1 GΩ）和微弱恒压激励（如0.5V），对跨通道串扰极其敏感。把EDA和EMG放在同一位置，相当于在示波器旁边开电焊。

三、SCR峰值与SCL：脱离基线谈阈值，都是伪科学

3.1 为什么”1-5 μS”的SCR峰值不靠谱？

皮肤电反应（SCR）通常指由特定刺激（如提问、图片、声音）诱发的相位性变化（phasic component），叠加在紧张性基线（SCL, Skin Conductance Level）之上。

SCR的幅值取决于：

• 刺激强度：同一受测者对轻微声响和重大质询的SCR幅值可能相差10倍；
• 适应 habituation：重复刺激后SCR幅值会快速衰减；
• 基线水平：高SCL基线者（如焦虑状态）的SCR幅值往往被”压缩”，而低基线者（如冥想状态）的小幅SCR反而显著。

因此，SCR的判定必须是”刺激后电导变化值 / 个体基线SCL”的相对比例，或采用标准化的Tonic-Phasic分解（如Ledalab或CVXEDA算法），而非一个固定的1-5 μS阈值。

3.2 正确的量化思路

在科研与司法级应用中，我们采用以下指标：

表格

指标	定义	科学意义
SCL	刺激前2-5秒的平均皮肤电导	个体紧张性基线，用于归一化
SCR幅值	刺激后峰值 – 基线	需结合SCL做相对化或Z-score标准化
SCR潜伏期	刺激 onset 到SCR起升点（>0.05 μS/s）	正常1-3秒，过长可能非特异性反应
SCR恢复半衰期	峰值回落到50%的时间	反映交感神经恢复速度
NS.SCR	非特异性皮肤电反应频率	静息状态下每分钟的自发波动次数

结论：没有建立个体基线（Baseline）的EDA数据，不具备任何解释效力。

四、测谎场景中的皮肤电：从”看数值”到”看模式”

在测谎（CQT/RIT等范式）中，皮肤电是多道心理测试仪的核心通道之一。但测谎不是”看皮肤电跳没跳”，而是看刺激-反应模式：

4.1 测谎中的皮肤电特征

1. 定向反应（Orienting Response）：当受测者关注相关问题（如”你是否偷了那笔钱？”）时，即使他口头否认，交感神经唤醒会导致SCL上升、SCR幅值增大、潜伏期缩短。
2. 防御反应（Defensive Response）：对威胁性问题的SCR恢复半衰期往往更长，提示心理负荷持续。
3. 基线漂移模式：说谎需要认知负荷（编故事、监控自己反应），这会导致SCL的紧张性基线持续抬升，而非单一峰值。

4.2 多道交叉验证

在司法级测谎中，皮肤电从不单独定案。标准多道心理测试仪会同步采集：

• EDA（皮电）：情绪唤醒
• RESP（呼吸）：试图控制呼吸时会出现抑制或节律异常
• ECG/PPG（心电/脉搏）：心率变异性（HRV）中的RMSSD、SDNN变化
• EMG（肌电/前臂或手指）：肌肉紧张度（但绝不与EDA共用同一位置）
• EEG（可选）：认知负荷下的P300或前额叶慢波

只有当皮肤电的SCR模式与呼吸抑制、心率加速、肌肉紧张在时域上同步出现时，才构成高置信度的”心理生理反应”指标。

五、标准化采集方案建议

如果你正在搭建或选购一套用于心理测试、压力评估或测谎的生理信号采集系统，请至少确认以下技术规格：

5.1 硬件层

• 电极位置：专用EDA电极必须位于手指肚或手掌，与EMG电极物理隔离；
• 采样率：EDA至少100 Hz（捕捉快速SCR起升沿），EMG需500 Hz以上，两者分开采集后同步；
• 电极材质：Ag/AgCl烧结电极，配合0.5% NaCl导电膏，避免干电极在手掌区域的接触噪声。

5.2 算法层

• 基线校准：每次测试前必须有3-5分钟静息基线采集；
• Tonic-Phasic分解：采用CVXEDA或SVM-based分解，将SCL与SCR分离；
• 个体归一化：SCR幅值采用”（刺激值-基线）/ 基线”的百分比或Z-score标准化，而非绝对阈值；
• 多模态融合：建立EDA+RESP+PPG+HRV的联合特征向量，用机器学习模型（如Random Forest或XGBoost）做压力/欺骗概率评估，而非单通道阈值判断。

5.3 应用层

• 测谎范式：采用CQT（Control Question Test）或RIT（Relevant-Irrelevant Test），确保相关问题的SCR与中性/控制问题有显著差异（配对t检验或AUC评估）；
• 压力筛查：使用CPT（Cold Pressor Test）或心算任务作为标准化压力源，建立个体压力反应档案，而非简单看”数值高不高”。

结语

皮肤电是心理生理学中最古老（1888年Fere发现）也最敏感的指标之一，但它不是体温计——没有37℃就是正常、38℃就是发烧的简单对应。

脱离个体基线谈经验阈值，是懒惰；把电极戴在腕部和肌电混用，是设计缺陷；在测谎中只看皮肤电绝对值，是误判。

真正的专业级系统，应该尊重交感神经的个体差异，把电极放在该放的位置（手掌/手指），用算法建立每个人的心理生理基线，并在多模态交叉验证中解读数据。

生理信号不会说谎，但错误的采集方式会让数据撒谎。

——AI 是如何通过 HRV 与 EDA 读懂你的心理负荷的

在快节奏的现代生活中，”压力”几乎成了每个人的口头禅。但压力本身是一种主观体验：有人觉得加班到深夜只是日常，有人却在同样的工作量下濒临崩溃。传统量表（如 PSS、SAS）依赖自我报告，容易受到社会期许偏差和记忆偏差的影响。

那么，有没有一种更客观、更实时、更难以”伪装”的方式，来量化一个人的心理压力？

答案是：看你的身体信号，尤其是心跳（HRV）和皮肤电（EDA）。

---

一、心跳不会说谎：心率变异性（HRV）是压力的”晴雨表”

很多人以为，心率越快就代表压力越大。这个说法只对了一半。真正反映自主神经系统平衡状态的，不是”心跳有多快”，而是“心跳节律有多不规则”——这个指标叫做心率变异性（Heart Rate Variability, HRV）。

1. 为什么心跳”不规律”反而是好事？

我们的心脏受两套神经系统的共同调控：

• 交感神经：负责”战斗或逃跑”，让你兴奋、紧张、心跳加速；
• 副交感神经（迷走神经）：负责”休息与消化”，让你放松、恢复。

健康状态下，这两套系统像两位配合默契的司机， constantly 微调着心跳节奏。因此，即使你在静息状态下，心跳间隔（RR 间期）也不是均匀的，而是存在微小的波动。这种波动越大，HRV 越高，代表自主神经系统的调节能力越强，抗压韧性越好。

2. 压力下，HRV 会发生什么变化？

当你面临急性压力（如公开演讲、突发任务）或长期慢性压力时，交感神经占据主导地位，心跳变得更快、更有规律（像节拍器一样）。HRV 会显著下降，尤其是：

• 时域指标：SDNN（全部 RR 间期的标准差）、RMSSD（相邻 RR 间期差值的均方根）降低；
• 频域指标：LF/HF 比值升高（交感-副交感平衡向交感倾斜）；
• 非线性指标：复杂度、熵值降低，信号变得”单调”。

AI 算法通过分析这些高维特征，可以构建出一个比单纯”心率 80 bpm”精准得多的压力指数。

---

二、皮肤电的”泄露”：EDA 是情绪的”放大器”

如果说 HRV 是压力的”慢镜头”，那么皮肤电反应（Electrodermal Activity, EDA / GSR）就是情绪的”瞬间快照”。

1. 皮肤电为什么能反映压力？

我们的皮肤，尤其是手掌和足底，分布着大量受交感神经直接支配的汗腺。这些汗腺对心理刺激极其敏感——即使你没有出汗到肉眼可见的程度，交感神经的兴奋也会改变汗腺导管的通透性，导致皮肤电导率（SCL）或相位性反应（SCR）瞬间上升。

有趣的是，皮肤电通路不受副交感神经的抑制，是纯粹由交感神经驱动的”单向指标”。这意味着：一旦皮肤电出现明显波动，几乎可以肯定是心理唤醒在作祟，而非身体放松。

2. 为什么 AI 不能只看”绝对数值”？

这里有一个关键误区：很多人拿着皮肤电导仪，看到读数从 5 μS 跳到了 15 μS，就断定”压力翻倍了”。

这是错误的。

皮肤电的绝对值受个体差异影响极大：汗腺密度、皮肤厚度、室温、电极接触质量、甚至你今天喝了几杯咖啡，都会改变基线。一个天生皮肤电导高（20 μS）的人，未必比一个基线低（5 μS）的人更焦虑。

因此，AI 算法在分析 EDA 时，核心关注的是相对于个体基线的变化量（ΔSCR）：

• SCR 幅度：刺激后皮肤电上升的峰值高度；
• SCR 潜伏期：从刺激出现到反应开始的时间；
• SCR 恢复半衰期：反应消退的速度（慢性压力人群往往恢复更慢）；
• SCL 基线漂移：长时间任务中的缓慢上升趋势。

---

三、AI 的”融合魔法”：为什么多模态比单一信号更准？

单独的 HRV 或 EDA 都能提供压力线索，但单一信号存在天然的”盲区”：

表格

信号	优势	局限
HRV	反映整体自主神经平衡，适合评估慢性压力与恢复力	对运动、呼吸、体位变化敏感；对急性情绪事件的响应较慢
EDA	对情绪唤醒极其敏感，毫秒级响应	容易受环境温度、肢体动作干扰；无法区分”积极兴奋”与”消极焦虑”

AI 的突破口在于多模态融合。通过同步采集 HRV 与 EDA，算法可以交叉验证：

• 当 HRV 下降 + EDA 出现大幅 SCR → 高概率为急性心理负荷（如紧张、焦虑）；
• 当 HRV 持续低迷 + EDA 基线缓慢升高 → 更可能是慢性疲劳或情绪耗竭；
• 当 EDA 波动剧烈但 HRV 稳定 → 可能是躯体活动或环境干扰，而非真实心理压力。

现代 AI 模型（从传统的随机森林、SVM，到深度学习的 LSTM、Transformer 时序网络）会学习这些信号之间的时序耦合模式。例如，压力事件发生后，EDA 通常率先上升（秒级），HRV 则在数十秒到数分钟内逐渐下降——这种”先后响应”的时序特征，正是多模态模型的判断依据。

---

四、从实验室到生活：这项技术能做什么？

基于 HRV + EDA 的 AI 压力评估，已经在多个领域落地：

1. 心理健康筛查

在心理 CT 或压力测评系统中，通过 5–10 分钟的静息态采集，AI 可以输出压力等级、情绪稳定性与自主神经平衡指数，辅助心理咨询师快速建立客观基线。

2. 职场与人因工程

在高强度作业场景（如驾驶、监控、调度）中，可穿戴设备实时采集 PPG 与皮肤电，当检测到 HRV 骤降伴随 SCR 爆发时，系统可及时发出疲劳或 overload 预警。

3. 军事与政法心理测评

在需要高度心理韧性的场景中，多模态生物反馈可以量化被试在特定任务下的心理负荷曲线，为人员选拔与训练效果评估提供客观数据支撑。

4. 慢病管理与康复

长期压力是高血压、心血管疾病和免疫抑制的隐形推手。通过持续监测 HRV 与 EDA 的趋势变化，AI 可以帮助用户识别自己的”压力周期”，实现主动健康管理。

---

五、结语：身体比嘴巴更诚实

我们的大脑很擅长自我欺骗——你可以告诉自己”我不紧张”，但你的自主神经系统不会配合演出。HRV 的降低和皮肤电的上升，是身体在压力下的”诚实供词”。

AI 并不是在”读心”，而是在翻译一门古老的语言：生理信号的语言。 当算法同时读懂心跳的节律与皮肤电的波动，它就能拼凑出一幅比自我报告更真实、更连续的心理负荷地图。

下一次当你感到”有点累”却说不清原因时，不妨想想：也许你的心跳和皮肤电，早就把答案写好了。
